Bonjour,
j’ai un bug dans une mise en plan sur une vue de détail.
Si je prend la vue de détail de base qui comprends les traits d’axe j’ai un problème de cotes, vue de détail C, par contre si j’efface les traits d’axes et que je les refait ça fonctionne correctement, vue de détail A, problème que je n’ai pas sur la vue de détail B construite de la même façon !
Est-ce que ce bug est connu ?
Merci.
Bonjour @pascal_babel
Est-ce volontairement que tu mets deux fois le même détail A et C.
C’est surement ça qui met la grouille. Supprime C par exemple pour voir.
Cordialement
Salut.
As-tu fait bouger tes trous de place ? Si oui, tes axes n’ont pas du suivre et tu dois effectivement les reconstruire. Pour celà qu’il faut mieux attacher ta dimension à ton perçage plutôt qu’aux axes
Bonjour;

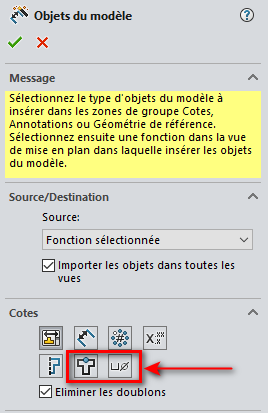

Si les axes des perçages on été construits dans la Mise en plan ils ne sont pas fiables du tout (ce ne sont que des esquisses sans contraintes). Il faudrait leur préférer les axes issus des imports du 3D (Objets du modèle / assistant de perçages).
Mais comme le dit @coin37coin … il est toujours plus prudent d’accrocher la cote sur le perçage plutôt que surs les axes.
Je n’avais pas abordé ce point en effet @Maclane … mais quitte à en être aux objets du modèle, autant récupérer les dimensions provenant de ces derniers. Plus de sureté sur le suivit/modifications
@Zozo_mp A et C c’est pour montrer la différence entre ce qui est généré par SW et ce qui est crée manuellement.
Concernant les axes ils sont effectivement crées dans la mise en plan mais pourquoi dans ce cas ça fonctionne correctement sur la vue de détail B pour laquelle j’ai procédé de la même manière. De plus vu l’écart de cote (4 mm environ) on devrait voir que les axes ne sont pas centrés dans les trous ce qui n’est pas le cas. Il y a bien quelque chose qui cloche…
Jusque là je n’ai jamais eu de problème en procédant de la sorte !
Bonjour,
Je suggère de vérifier les paramètres des vues :
« Cotes projetées » ou « Cotes réelles ».
Toutes les vues doivent avoir le paramètre « Cotes projetées ».
