Rysuję i przypisuję wymiar czerwonej warstwie, a drugi bok niebieskiej.
Mój problem polega na tym, że kolor nie pojawia się na rysunku
Mimo moich prób: rysowanie kolorem, eksport w PDF, nic nie pomaga, COE nie zmienia koloru.
Ktoś będzie miał pomysł, żebym mógł uzyskać kolory wymiaru lub linii w moim rysunku
Witam i witam;
Aby zobaczyć kolory na swoich rysunkach, musisz aktywować tryb kolorów w pasku Filtry (skróty klawiaturowe =>F5)

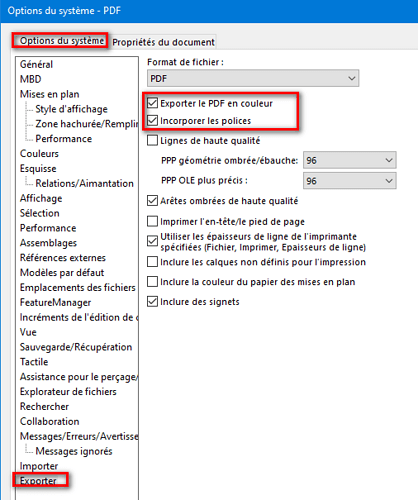

Aby wyeksportować kolory w PDF-ach, musisz ustawić opcje systemowe:

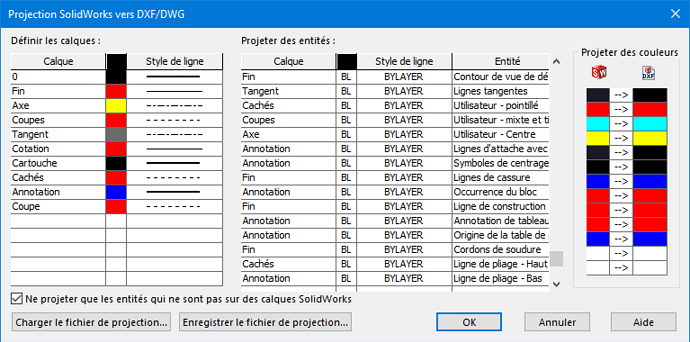

A do eksportu w dwg (lub dxf) lepiej użyć pliku projekcyjnego:
1 polubienie
Dzięki za szybką opinię, ale próbowałem też trybu kolorowego wyświetlania bez powodzenia.
Wyobrażałem sobie, że w ustawieniach Solidworks jest opcja, którą wyłączyłem, ale nie znalazłam.
Nie mam już żadnych pomysłów...
Dla pliku projekcji do dwg i dxf:
W opcjach systemu Eksport/DWG/DXF:
Możesz aktywować plik projekcji:
Pozwala to " przetłumaczyć/konwertować " typy linii Solidworks na typy linii AutoCAD (dwg).
Możesz też zastąpić kolory warstw Solidworks innymi kolorami w dwg:
Przykład:
1 polubienie
Cześć @Maclane
Tak, jestem skonfigurowany zgodnie ze standardem.
Widziałem, że SW nie używa klasycznych kolorów RGB jak inne oprogramowanie, tylko stosuje obliczenia (w kontekście rodzin w pokojach). Czy dlatego jest plik projekcji?
