Bonjour à tous,
Mon problème de ce jour est comment aimanter une note à une vue de mise en plan.
En effet j'ai pas du faire attention et les textes disposés sur ma vue ne bouge pas si je la déplace.
Espèrant avoir était clair.
Par avance merci.
Cordialement.
Bonjour,
1- Ou la note doit etres relier à un trai du dessin.
2- Ou la note doit etres disposer dans le "rectangle oranger" que tu peut voir autour de la vue.
Salut @ samos024
voir lien ci-joint
http://help.solidworks.com/2012/French/SolidWorks/sldworks/t_Notes_Position_Snapping_to_that_of_a_Rectangle.htm
ou
Pour insérer des lignes magnétiques :
@+
Le probleme c'est que j'ai pas cliquer sur la vue avant d'insérer ma note, alors elle est à l'intérieur du rectangle orange mais elle n'est pas liè en terme de positionnement.
Merci gt22 mais ça ne fonctionne pas.
Sinon c'est pas grave je vais les refaire.
pourquoi ca ne fonctionne pas ?
tu clique sur ta vues et tu insere tes notes via des lignes magnetiques si tu desire de rationaliser tes annotations
Les annotations comprennent le texte et les symboles utilisés pour ajouter des informations à la mise en plan. Elles comportent souvent des flèches, des lignes d'attache et du texte.
Les annotations se comportent comme les cotes dans tous les types de documents SolidWorks. Vous pouvez ajouter des annotations à un document de pièce ou d'assemblage, puis les insérer dans des mises en plan en utilisant des vues d'annotations ou le PropertyManager Objets du modèle ou bien créer des annotations dans la mise en plan.
Utilisez la Bibliothèque de conception pour voir l'aperçu des annotations enregistrées. Vous pouvez également faire glisser et déposer des annotations de/vers la Bibliothèque de conception ou cliquer sur une annotation à l'aide du bouton droit de la souris et sélectionner Ajouter à la bibliothèque. Les fichiers DXF/DWG sont pris en charge dans laBibliothèque de conception, mais les aperçus ne sont disponibles que pour les fichiers DWG.
Pour des informations concernant les options des annotations au niveau du document (comme la police), voir Propriétés du document - Annotations et les pages associées.
Vous pouvez sélectionner les outils d'annotations soit à partir du menu Insertion soit à partir de la barre d'outils Annotation.
Les outils d'alignement servent à aligner les annotations.
Vous pouvez changer le style de flèche sur les annotations en cliquant à l'aide du bouton droit de la souris sur la flèche pour accéder au menu des styles.
Vous pouvez modifier le couleur des annotations et des cotes dans Options du système - Couleurs.

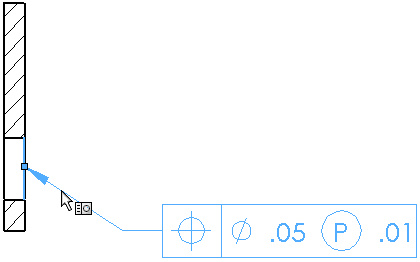

Lorsque vous sélectionnez une annotation, la géométrie à laquelle l'annotation est rattachée est mise en surbrillance. Vous pouvez sélectionner des annotations en cliquant sur n'importe quelle portion de ces dernières, y compris les lignes d'attache, le texte, les lignes de rappel, les lignes de cotation et les flèches.
Pour certaines annotations, il est possible d'en créer plusieurs sans fermer la boîte de dialogue ou le PropertyManager.
Vous pouvez masquer des annotations, puis les afficher à nouveau. Pour les mises en plan, voir Cacher/Montrer les annotations . Pour les pièces et les assemblages, cliquez surAffichage, Toutes les annotations pour activer/désactiver l'affichage.
@+ ;-D
En fait j'ai fait une grave erreur j'ai pris les notes d'une autre vue que j'ai copier via un alt+clic, donc les notes etait en relation avec l'autre vue.
Désolé merci encore à tous.
pas de probleme si ton probleme est resolu mets le en resolu et
tu as le droit de noter le contenu si tu la trouver clair et precis
@+ ;-D
