Comment décomposer une référence (assemblage élecrique) dans une nomenclature?
Je veux que les deux références apparaisse séparément sur 1 ligne différente.
Bonjour;
Nous aurions besoin de plus de précisions:
=> Version de Solidworks
=> Quel type de nomenclature utilisez-vous pour l’instant (un seul niveau, détaillée …) … je pense que votre problème viens de là…
Pourrions-nous commencer par dire « Bonjour », la prochaine fois ?
2 « J'aime »
Bonjour !
Merci pour votre réponse. Mais je ne pense pas quon’ parle de la meme chose, je parle pour la partie électrique et non mécanique.

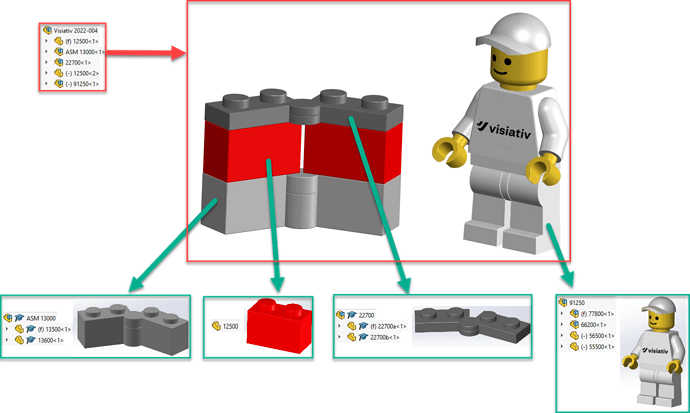

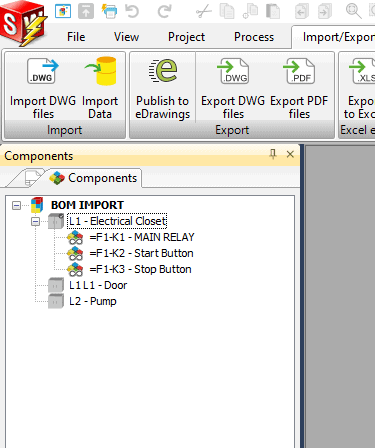

Bein, on parle de la même chose :
Cela peut être sensiblement différent si vous passez par PDM...
Je supprime, j’étais HS
Bonjour,
En effet un peux plus de détail serait le bienvenu.
de quel logiciel parlez vous, Solidworks Electrical, Solidworks classique mécanique, ou Solidworks classique avec l’addon 3D Electrical (routage des câbles en 3D) ?
Si sur SolidWorks électrique, vous souhaitez ressortir un tableau avec toutes les références des composants insérés dans votre schéma, y compris les assemblages de composants électrique (type contacteur + module de contact additionnel) ?
Merci,
Mathieu
Merci encore à tous pour vos réponse ,
Je vous partage une demande qui pourrais paraitre plus claire
Nomenclature Généré avec le logiciel SolidWorks Electrical 2023 SP5.docx (62,6 Ko)
Merci, j’ai regardé, et sous certaines références je n’ai pas de 3D associée. Peut-être que cela peut jouer ?

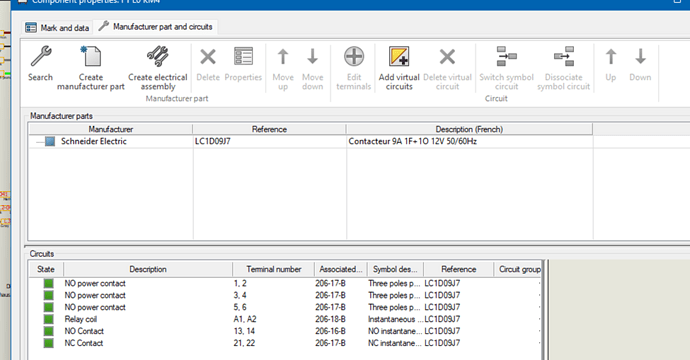

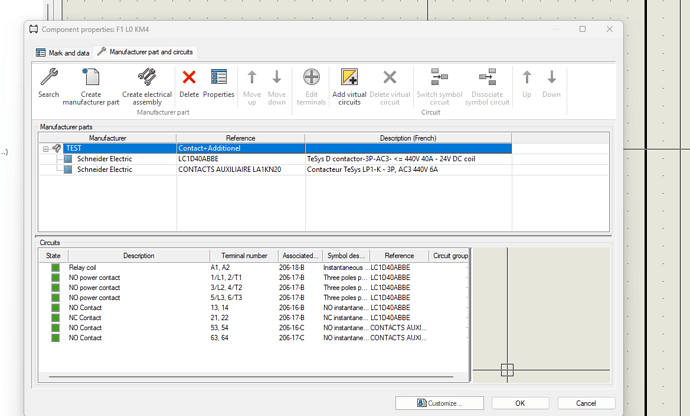

Sur SWE vous avez la possibilité de creer des « assemblages » de composants électrique qui porteront le même repère dans votre schéma : exemple ici avec K M4 : Contacteur 3P, 1 bobine et 2 contact NO

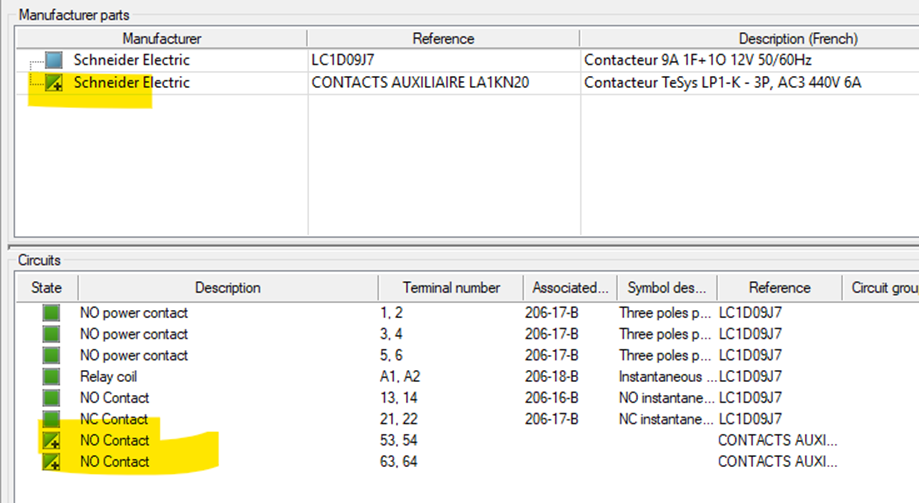

En affectant une seconde reference fabricant, ici par exemple un module additionnel à 2 contacts NO, vous rajoutez deux circuits au repère KM4 :

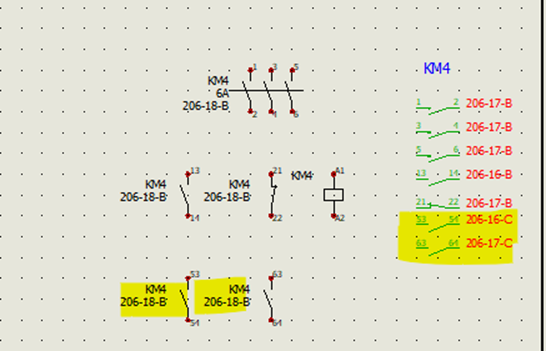

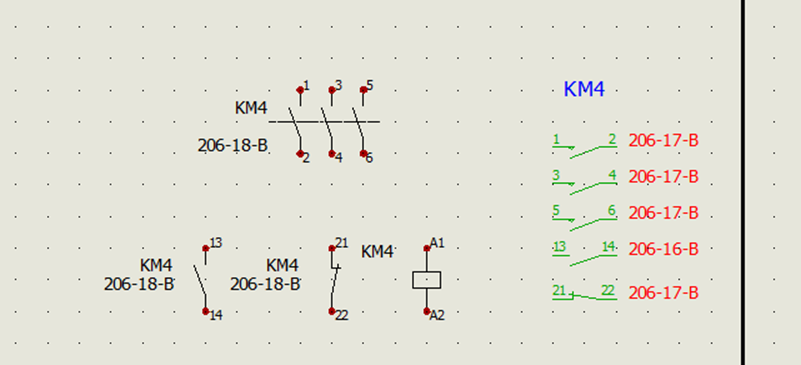

Que l’on peux associer à des symboles de contact NO :

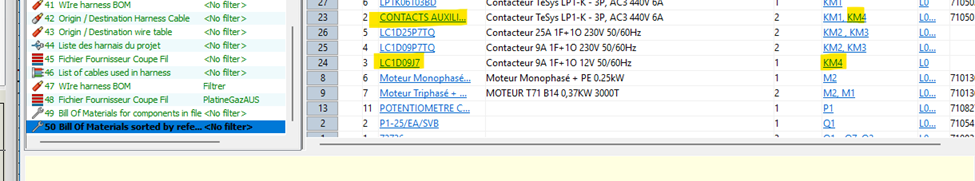

Ensuite en choisissant un rapport de BOM par reference fabricant (et non par repère de votre schéma car sinon il n’y aura qu’une seule ligne KM4) vous avez ce genre de tableau :
Dans votre exemple, quel type de rapport avez-vous utilisé ?
Mathieu
3 « J'aime »
Je suis dans le cas d’une nomenclature d’achat (Càd sans repères, uniquement références, quantité et désignations)
C’est pour cela que j’ai cette probmématique d’une ligne par rérérences.
Désolée je ne pouvais pas répondre dans l’immédiat (bloquage de 22h)
Marine

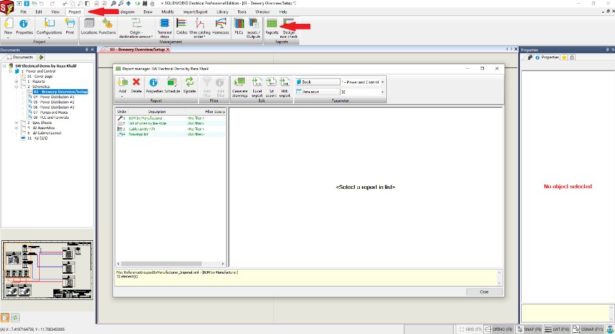

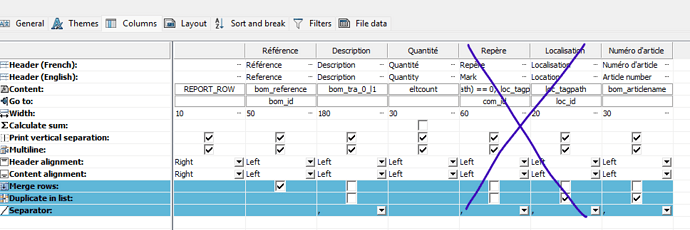

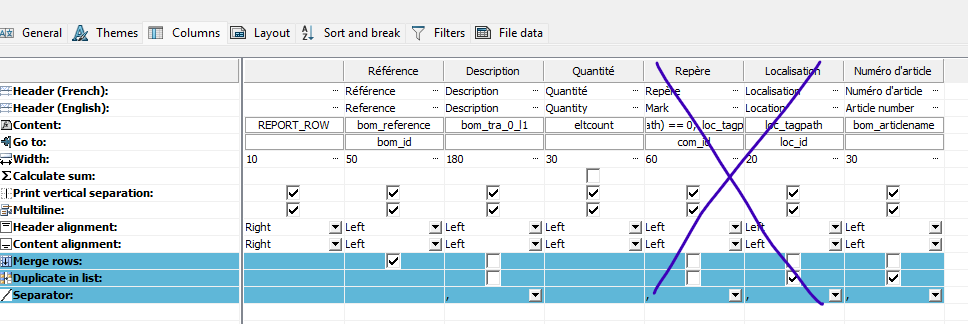

Dans ce cas je penses que vous pouvez prendre une « Nomenclature du matériel par référence et par liasse » dans les rapports, en supprimant les colonnes « Localisation » et « Repère » qui dépendent de votre schéma.
Ainsi vous aurez la liste des composants (hors câble et fils) et leur quantité.
Mathieu
Bonjour Mathieu, merci de prendre encore du temps pour mon problème
J’ai déja essayé, ainsi que bon nombre de chose mais rien y fait.

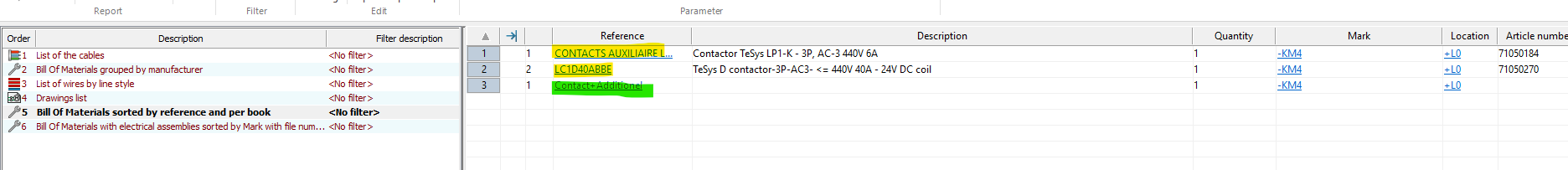

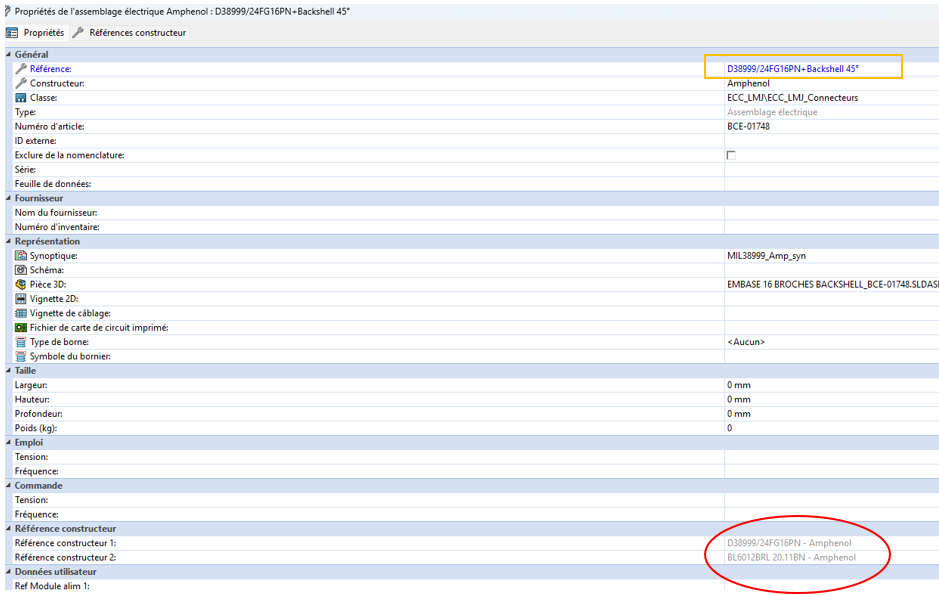

Ca me note toujours dans la nomenclatue la référence encadré en orange, alors que je voudrais celle en rouge…
Je désepère
Bonjour,
je ne connaissait pas la fonction création d’assemblage électrique tel que vous la décrivez, de mon coté j’ai toujours ajouté plusieurs références fabricants sur mes symboles. Merci pour cette découverte.

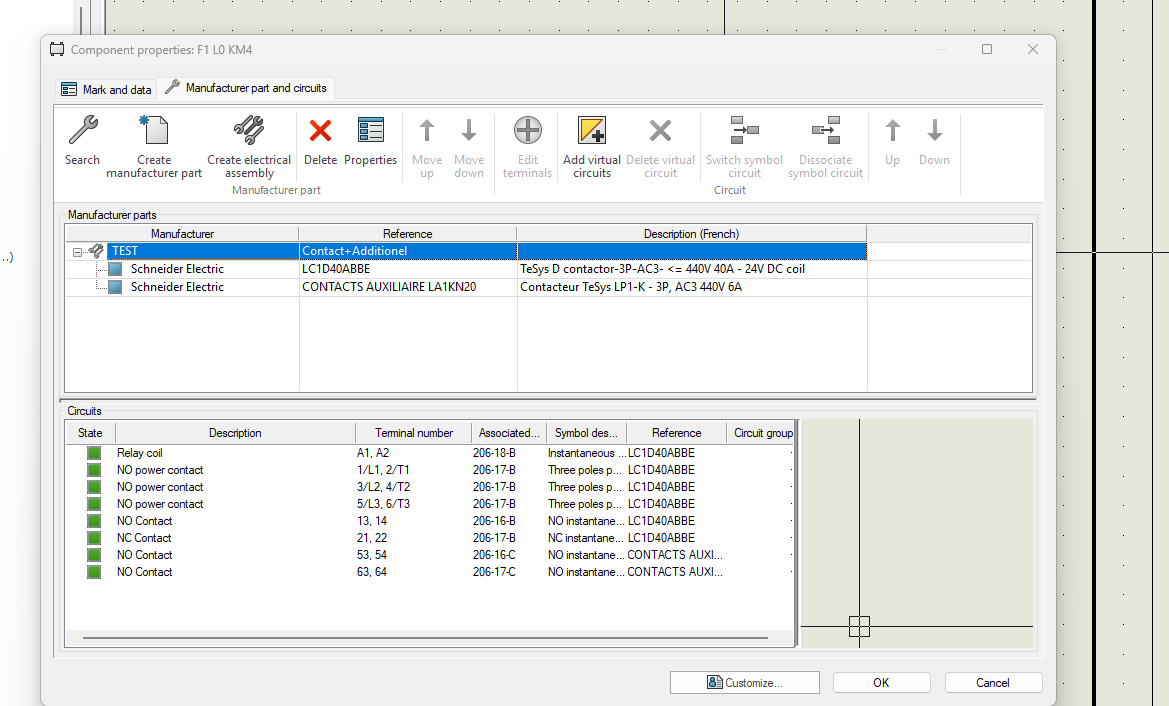

J’ai fait l’essai en créant un assemblage test :

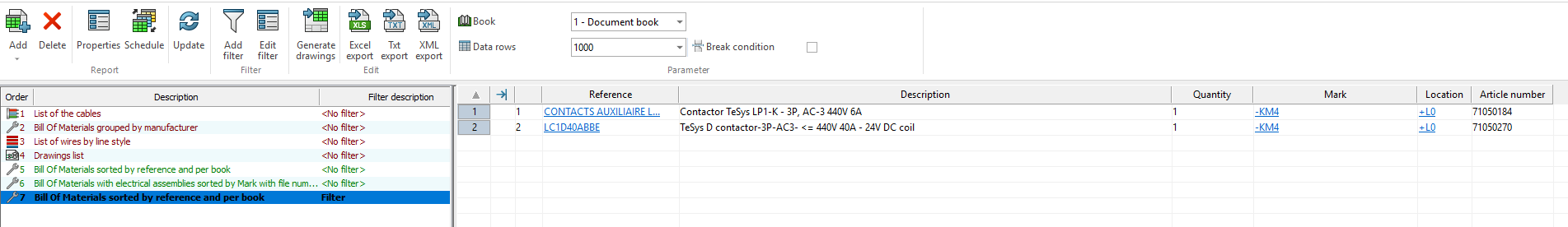

Et dans la nomenclature de base « Nomenclature du matériel par référence et par liasse » j’arrive à ressortir l’assemblage et ses composants individuels :

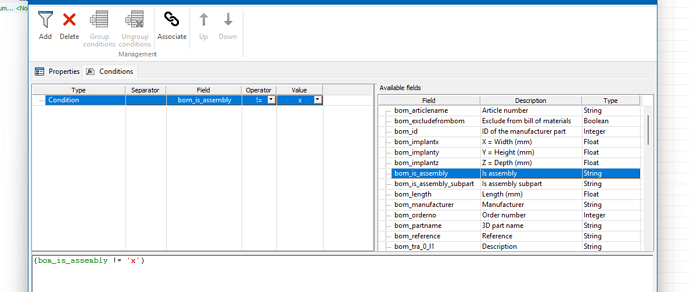

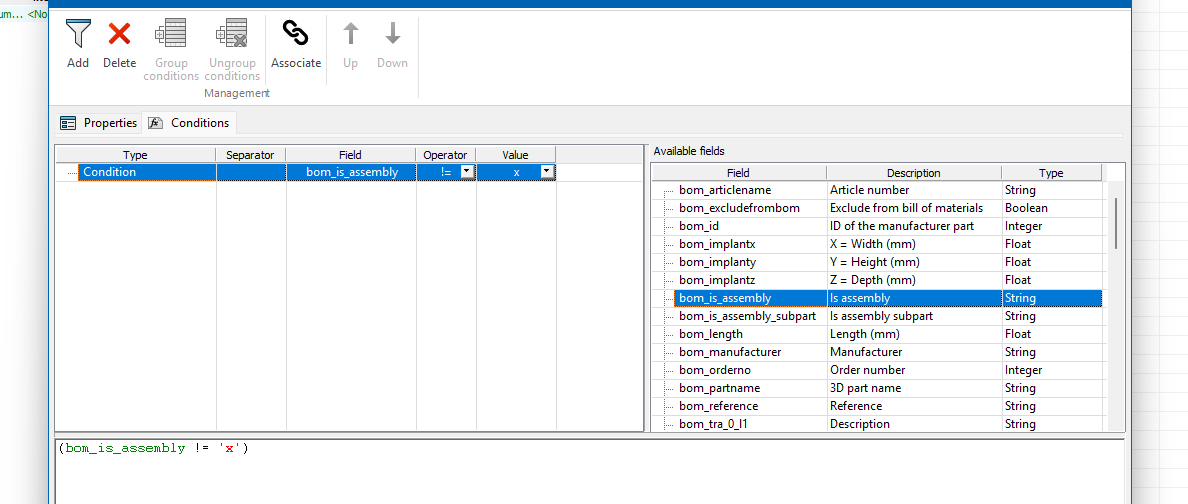

Je doute qu’il soit possible de voir le contenu de « reference constructeur » dans cette nomenclature. Vous pouvez par contre faire un filtre dans la nomenclature pour ne pas montrer les assemblages :
et dans ce cas on à bien seulement les pièces seule de l’assemblage :
Mathieu
3 « J'aime »
wowo merci beaucoup, je pense que vous avez résolu mon problème !
Je vais effectuée quelques vérifications mais cela me parrait correct.
Je vous souhaite une agréable fin de journée.
Marine
