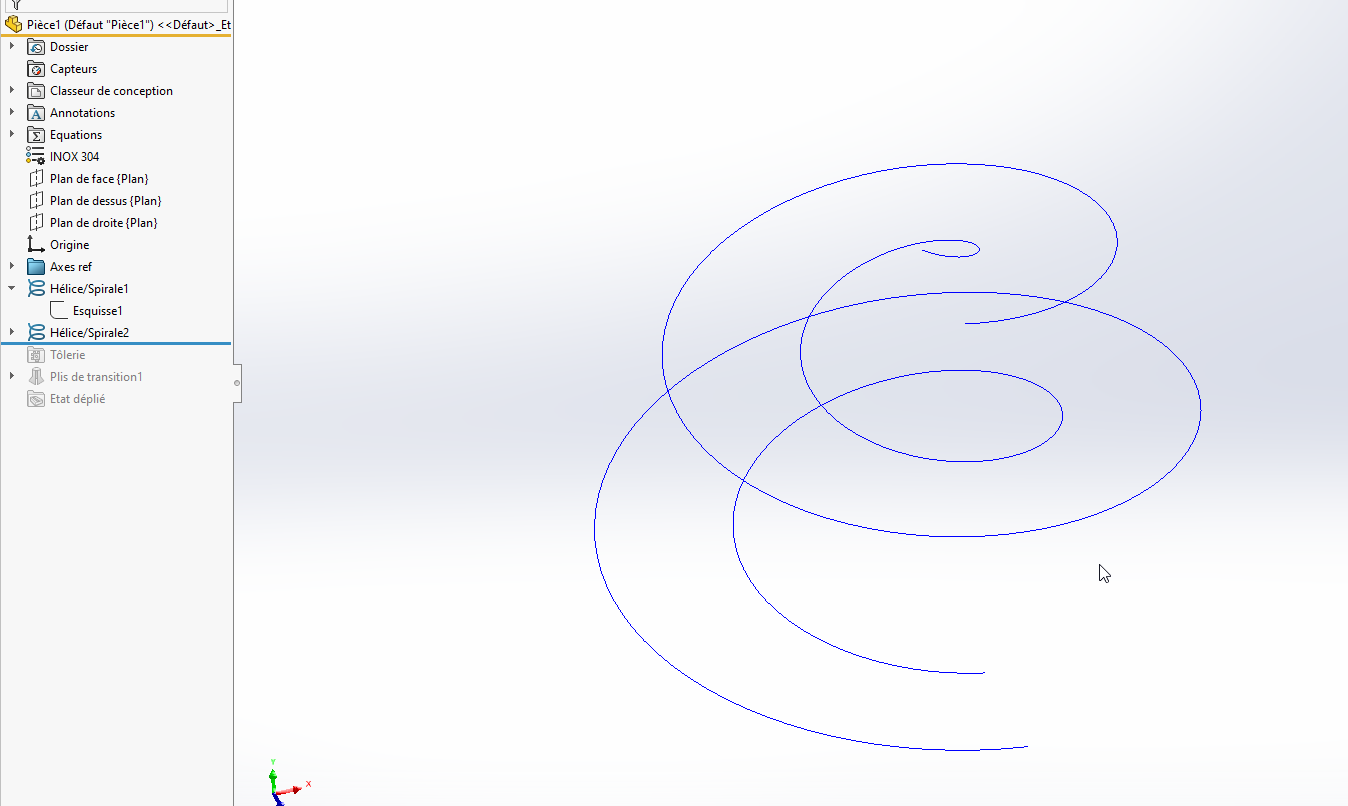

Puis tu transformes chaque hélice en esquisse 3D:
Nouvelle esquisse 3D puis sélection de l’hélice et convertir les entités.
Principe pour transformer une hélice en esquisse 3d:
Faire de même dans une nouvelle esquisse 3d pour la 2ème esquisse 3D.

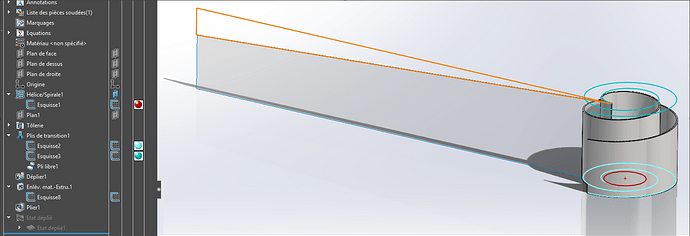

Cliquer sur pli de transition, puis sélection des 2 esquisses 3D:
Pour que la tôle soit dépliable il faudra fractionner cette tôle pour des spires pas trop longue (qui ne se croise pas lors du déplié comme ici)

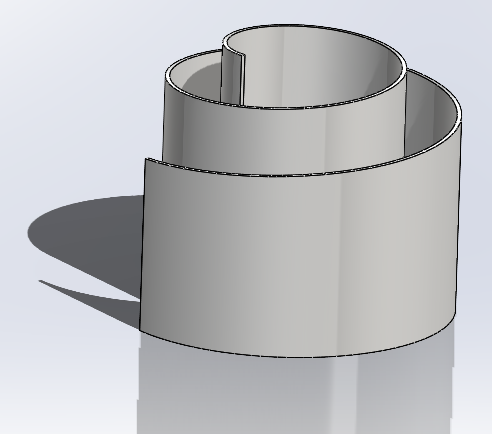

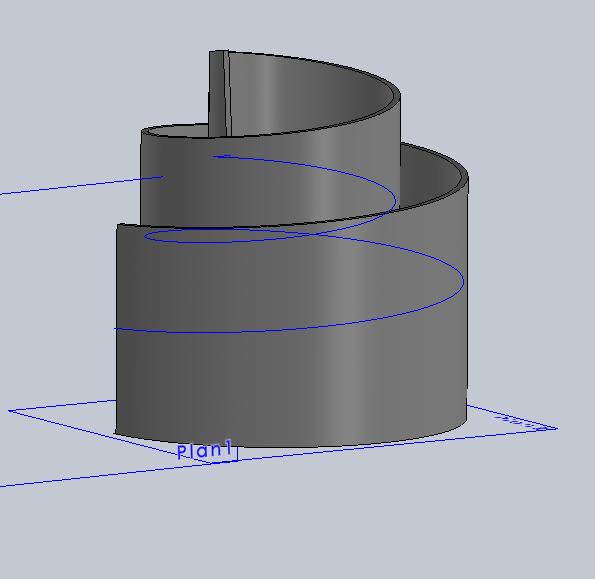

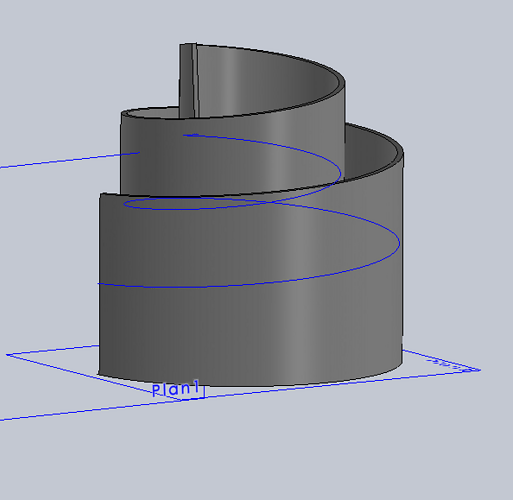

Pour les parois tu fais de même avec une nouvelle hélice décalé en hauteur pour l’hélice/spirale 1 et de même pour la 2.
Et même méthode avec tôlerie, pli de transition et sélection des 2 esquisses.
@Coralie vivement la restauration des anciens tutos, cela m’aurait évité de réexpliquer un tuto déjà réalisé par mes soins, il y a quelques années!
Peux tu rajouter une capture de ton treeview pour ceux ayant une version encore plus vieille que la tienne ?
Tu as converti la pièce 3D en tôlerie ou fait directement la pièce en tôlerie ?

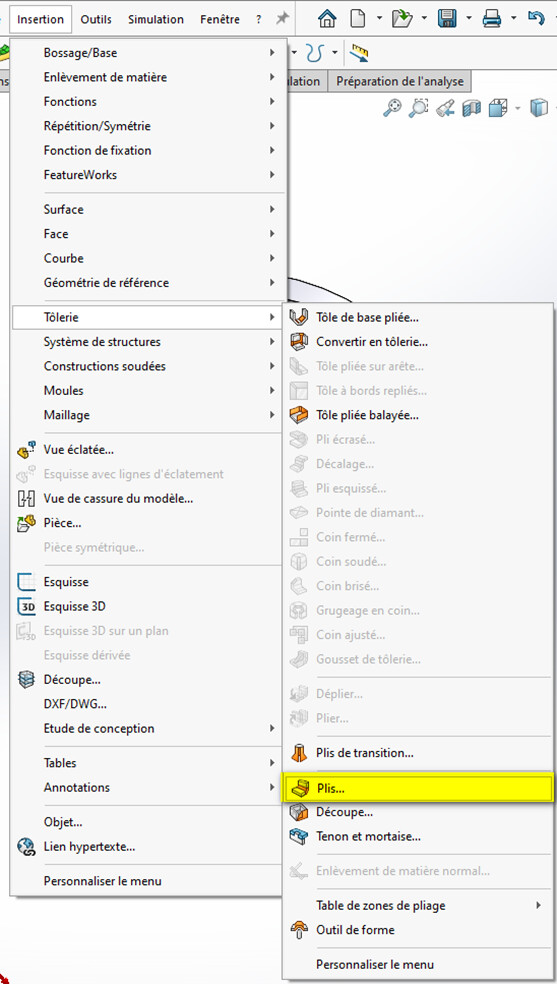

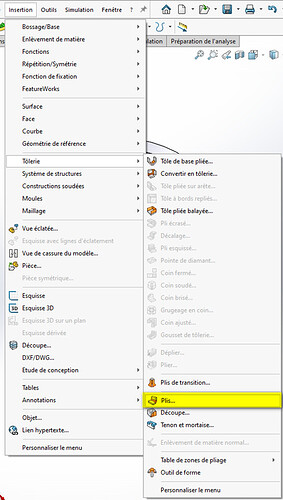

Ce n’est pas sûr à 100% que cela fonctionne sur votre géométrie (et je ne peux pas tester vu que je suis sous 2020), mais il est des fois possible de déplier la pièce en sélectionnant l’arête.

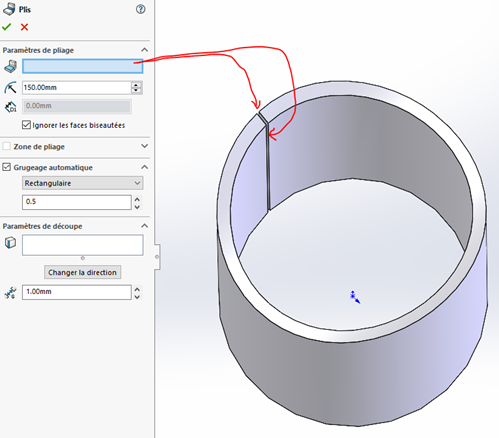

Sélectionner l’arête qui donnera le traitement d’extrémité à la pièce à déplier :

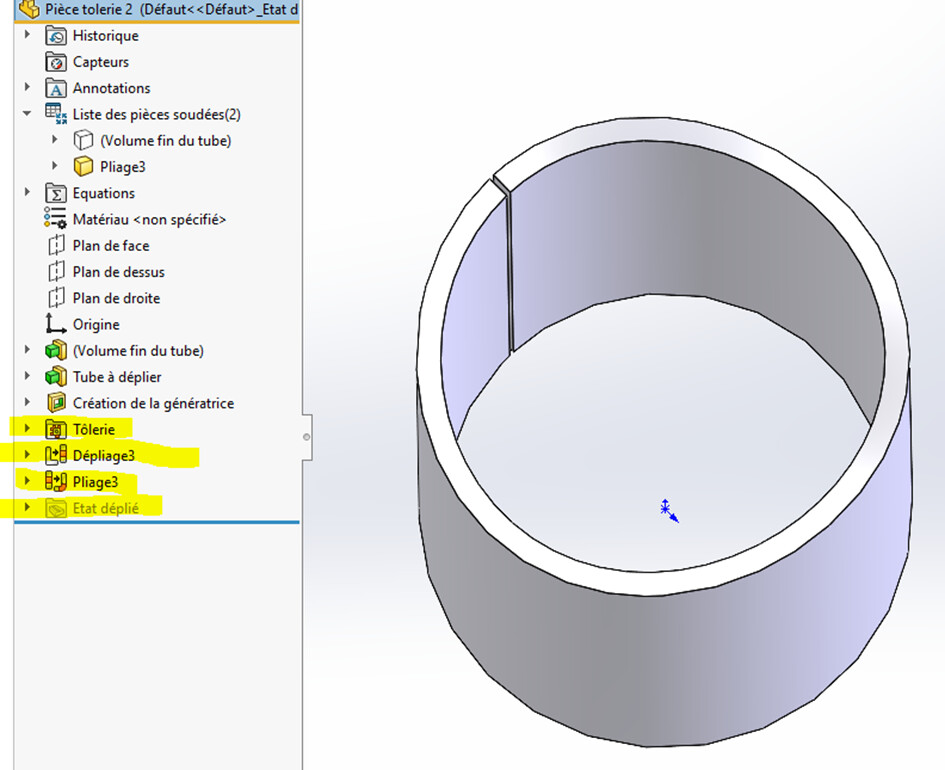

Solidworks créé automatiquement les fonctions de tôlerie/ pliage / dépliage et état déplié
