Convertion en éléments mecano soudés

Bonjour,

Je souhaite convertir des ensembles de pièces réalisées en extrusion et fonction coque en éléments tubulaires pour envoyer en découpe laser tube.
Je suis sur SW 2024.

Y a t-il une procédure pour transformer ces fonctions en éléments mécano-soudés?

Merci de vos retour
Alexis LEROY

Une extrusion puis coque, ne se transforme pas en construction soudée.
En revanche nul besoin de construction soudée pour exporter en step exploitable par le laser 3d.
Au besoin poste une ou 2 captures d’écran de ce que tu as dans ton arborescence SW.
Et plus de détail sur ce que tu souhaites export de l’ensemble du chassis en step? Export de chaque corps?


Bonjour,

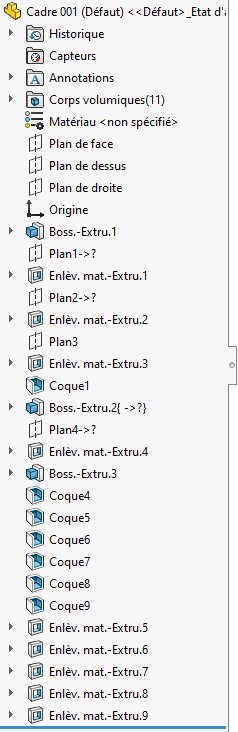

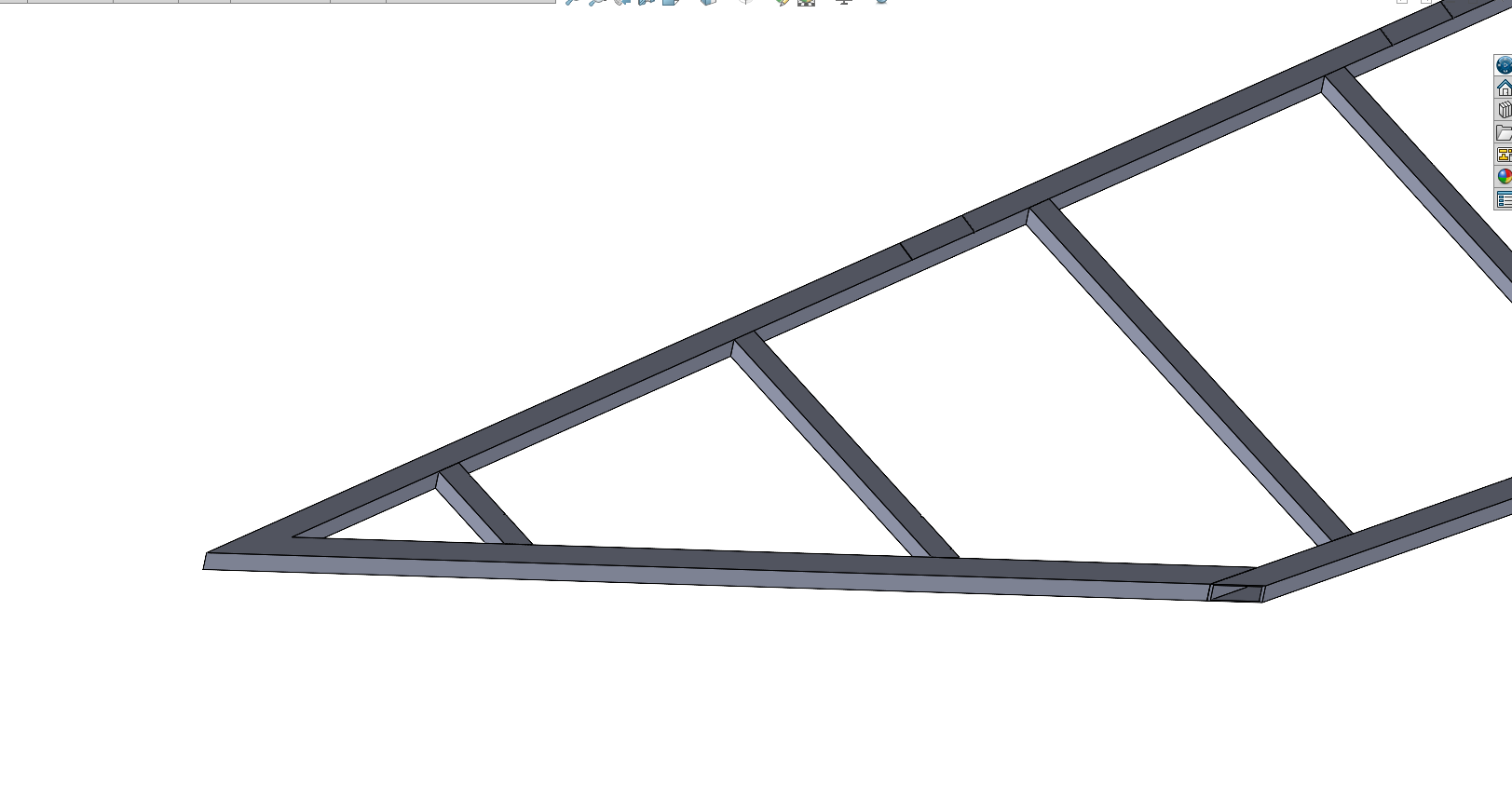

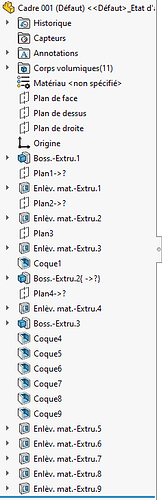

Merci de votre retour, vous trouverez en PJ les images de l’arborescense et de la pièce.

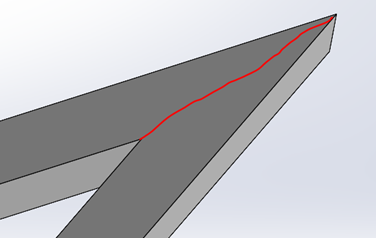

Mon laseriste me dit qu’il faut les jonction de tube de dessiné et non monobloc?


Je crains que la solution la plus fiable soit de redessiner la pièce en construction soudée.
Une autre solution moins propre serait de faire des enlèvements de matière pour séparer les tubes, mais cela reste du bricolage.
Quitte à perdre du temps, il vaut mieux partir sur une base saine-> mécano soudé!
