Bonjour
Je cherche la manière de réaliser une côte décrochée pour indiquer un jeu
(Voir ci-dessous extrait solidworks)
Actuellement je le fais à partir d’une esquisse, mais je ne trouve pas d’option sur Inventor
Bonjour FRED78,
Ce n’est pas trop conventionnel, mais j’y suis arrivé avec Autocad 2009, en utilisant un annotation avec ligne de rappel, ensuite rajouté un cotation et le tour est joué.
Je n’est pas Inventor, mais je me souviens que je faisais ainsi.
PAS TRÈS CONVENTIONNEL JE L’AVOUE.
…=>
…Bon courage @+.
AR.
Bonjour @A_R
Merci pour votre réponse.
La côte est forcée ?
Si vous pouviez me faire le détail de votre méthode sur Autocad j’essayerais de faire le parallèle avec inventor.
Actuellement sur inventor je ferai avec une esquisse pour construire ce décroché. Mais après la cote est forcé, ce que je n’aime pas
C’est étonnant de ne pas avoir ce genre de cotation
autrement.
Bonjour FRED78,

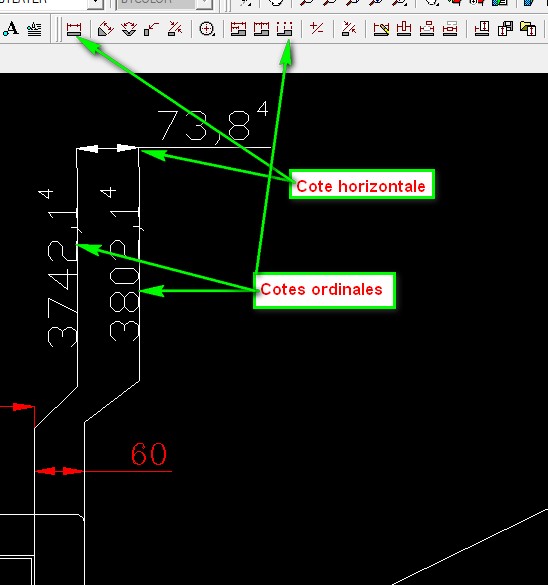

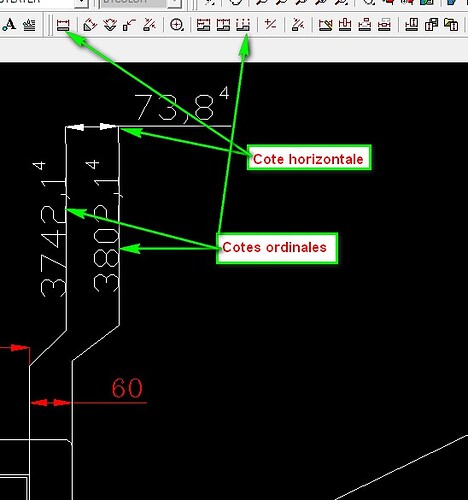

Non dans mon cas elle n’est pas forcée car après avoir mis ma cote rappel ou annotation avec flèche, en supprimant le texte et modifiant l’affichage de la flèche, donc j’ai rajouté la cotation ici qui est horizontale.

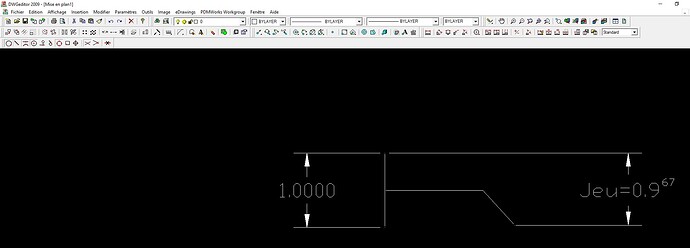

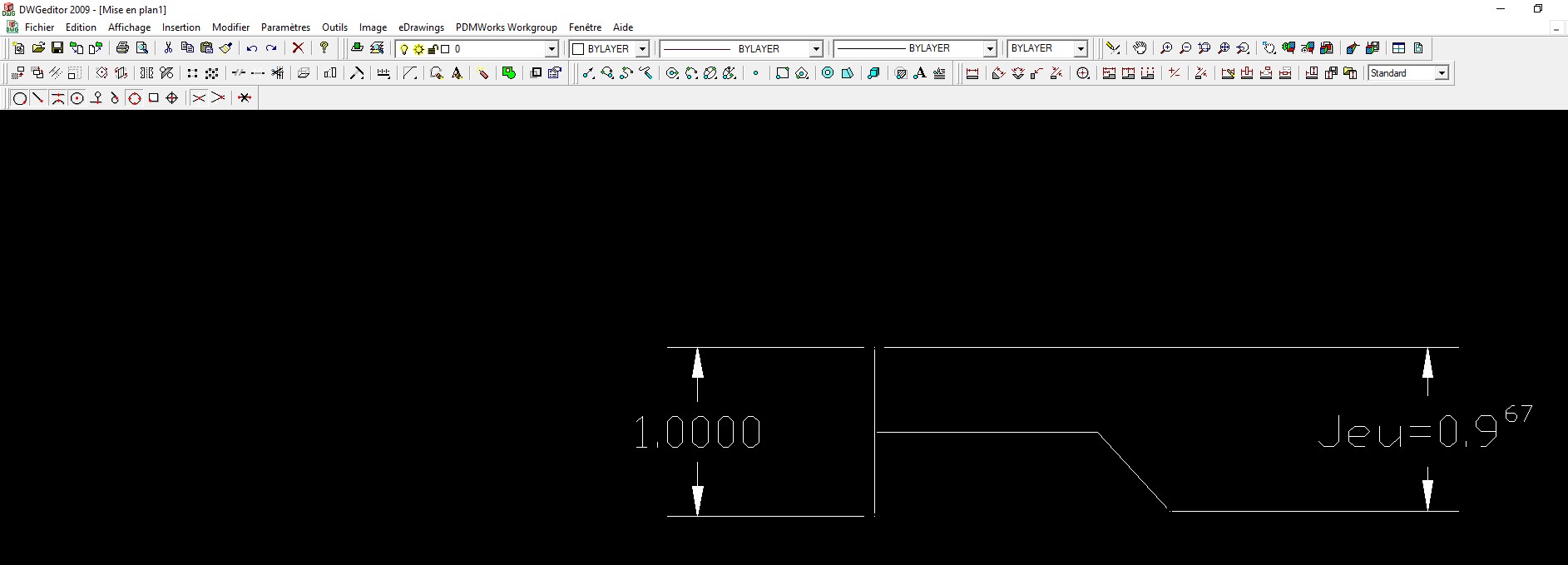

Mais dans ton cas tu peux utilisé des cotes ordinal en remplaçant le texte de cote par un espace, et rajoutant une cote horizontale=>
Et là les cote n’est pas forcé.
Voilà je n’ai pas d’autre solution (avec DWGeditor2009, fourni gratuitement par Solidworks à l’époque, mais avant c’était avant).
…@+.
