Dobry wieczór wszystkim.

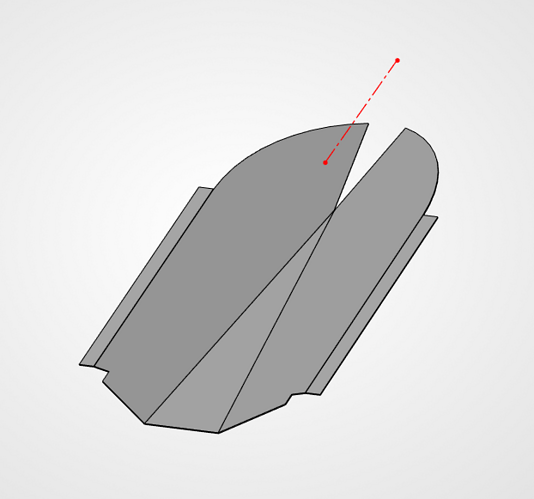

Oto mój problem: chciałbym wygiąć (odkształcić?) blachę z centralnym wycięciem V, tak aby moje dwa wierzchołki spotykały się na określonej wysokości reprezentowanej przez linię konstrukcyjną, ale i to jest powód mojej obecności tutaj, nie mogę tego zrobić.
Załączam zrzuty ekranu z tego tekstu, jeśli kiedykolwiek źle się wyraziłem lub brakuje informacji, nie wahaj się dać mi znać.
Dobry wieczór
Pozdrowienia
Cześć @Théo_Bonnelie ,
Nakładasz dwa ograniczenia na swoją geometrię:
Aby spełnić te ograniczenia, musimy działać na podstawie dwóch z następujących regulowanych parametrów:
Czy możesz przedstawić szkic swojej części z głównymi wymiarami i określić, co jest ograniczone, a co można modyfikować?
Cześć,
Zamiast giąć blachę, znacznie prostsze i rozsądniejsze byłoby przekształcenie solidnej części w blachę.
Cześć,
Zgadzam się z @froussel zasadą przerobienia części na blachę, ale projekt powierzchni ma moje preferencje...
Szkic1 w prawej płaszczyźnie pozwala zdefiniować oczekiwaną wysokość dla końca pomieszczenia.
Generowanie geometrii:
Na potrzeby przyszłej części z blachy końcowy koniec trójkąta bazowego jest ścięty (nacięcie, aby uniknąć przecięć zgięć), a centralna krawędź skośnego boku jest lekko przesunięta względem pionowej płaszczyzny symetrii (1 mm).
" Sketch3D1 " pozwala zdefiniować krawędź wycięcia V w taki sposób, aby szanować wymiar wysokości punktu.
Na koniec symetria skośnego boku i kołnierza oraz zszycie pięciu ciał w jedno (które następnie można ułożyć płasko).
Powstała powierzchnia jest następnie przekształcana w część blachową, o grubości skierowanej w dół, poprzez zaznaczenie czterech warstw.
Wystarczy zmienić wymiar wysokości w Sketch1, aby dostosować geometrię blachy.
Solidworks 2022, wersja edukacyjna: ToleEntailleV.SLDPRT (1,6 MB)
