Bonjour @Maclane ,
Désolé de cette réponse tardive…
Pas simple effectivement de coter une esquisse 3D dans une macro.
La prise de tête, c’est de définir précisément la position de la cote. On se contente en général de laisser faire SW, et ensuite on retouche « à la main ».
Dans la macro du « cube de visualisation », c’est la fonction Sub TraceBox(ptLoc() As MathVector) qui trace la boite. Je lui ai ajouté quelques lignes :
- pour placer au mieux les trois cotes de longueur des arêtes de la boite issues du point origine P0.
- pour appliquer une contrainte « Fixe » aux huit sommets de la boite, de façon à figer l’esquisse.

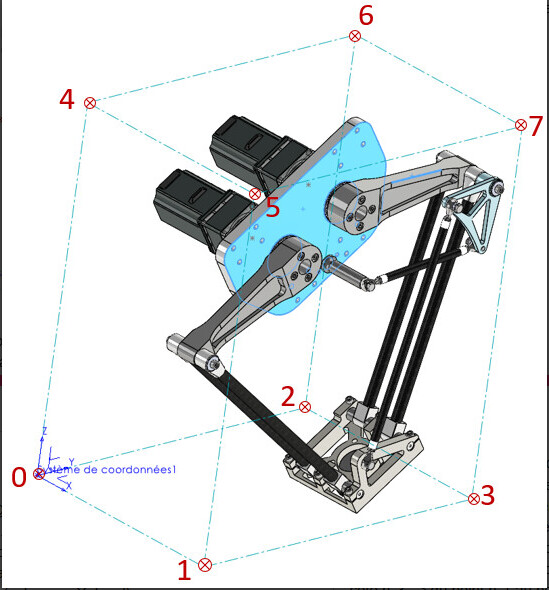

- pour créer des points de référence aux sommets de la boite, utiles en mode debug pour identifier ces sommets. Partie de code à mettre en commentaire en mode standard.

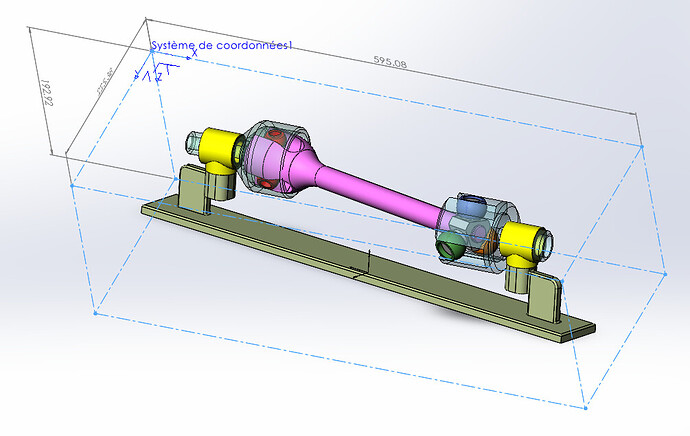

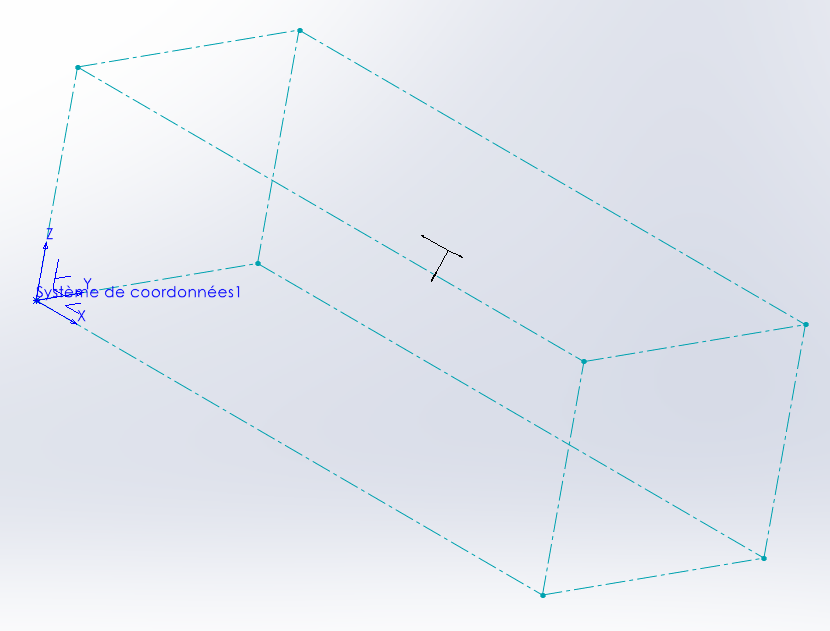

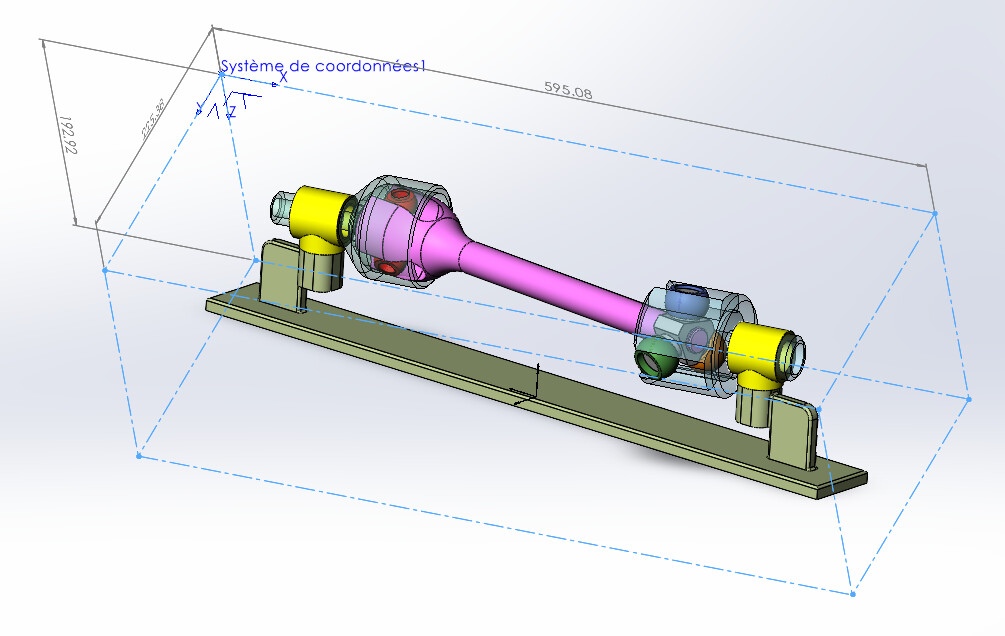

Le résultat :
Il suffit en principe
de remplacer la fonction TraceBox d’origine par celle ci-dessous.
Sub TraceBox(ptLoc() As MathVector)
Dim swFeat As Feature
Dim swRefPt As RefPoint
Dim swFeatMgr As FeatureManager
Dim matProps(8) As Double
Dim skSegment(11) As SketchSegment
Dim swSketch As Sketch
Dim posCote(2) As Double
Dim noPt As Long
Dim boolStatus As Boolean
Dim vRefPoint As Variant
Dim bInputDimPref As Boolean
Dim swDisplayDim As DisplayDimension
Dim i As Long
swModel.SketchManager.Insert3DSketch True
swModel.SketchManager.AddToDB = True
Set skSegment(0) = traceLigne(ptLoc, 0, 1)
Set skSegment(1) = traceLigne(ptLoc, 0, 2)
Set skSegment(2) = traceLigne(ptLoc, 2, 3)
Set skSegment(3) = traceLigne(ptLoc, 1, 3)
Set skSegment(4) = traceLigne(ptLoc, 4, 5)
Set skSegment(5) = traceLigne(ptLoc, 4, 6)
Set skSegment(6) = traceLigne(ptLoc, 6, 7)
Set skSegment(7) = traceLigne(ptLoc, 5, 7)
Set skSegment(8) = traceLigne(ptLoc, 0, 4)
Set skSegment(9) = traceLigne(ptLoc, 1, 5)
Set skSegment(10) = traceLigne(ptLoc, 3, 7)
Set skSegment(11) = traceLigne(ptLoc, 2, 6)
' Contrainte "Fixe" des sommets de la boite
For noPt = LBound(ptLoc) To UBound(ptLoc)
boolStatus = swModel.Extension.SelectByID2("", "SKETCHPOINT", ptLoc(noPt).ArrayData(0), ptLoc(noPt).ArrayData(1), ptLoc(noPt).ArrayData(2), False, 0, Nothing, 0)
If boolStatus Then
swModel.SketchAddConstraints "sgFIXED" ' Sommet fixé
End If
Next noPt
' Cotation des arêtes de la boite
bInputDimPref = swApp.GetUserPreferenceToggle(swUserPreferenceToggle_e.swInputDimValOnCreate)
swApp.SetUserPreferenceToggle swUserPreferenceToggle_e.swInputDimValOnCreate, False
' Cote de l'arête / X
swModel.ClearSelection2 True
For i = 0 To 2
posCote(i) = ptLoc(0).ArrayData(i) * 3 / 4 + ptLoc(1).ArrayData(i) / 2 - ptLoc(4).ArrayData(i) / 4
Next i
' swModel.SketchManager.CreatePoint posCote(0), posCote(1), posCote(2)
skSegment(8).Select4 False, Nothing
skSegment(9).Select4 True, Nothing
Set swDisplayDim = swModel.AddDimension2(posCote(0), posCote(1), posCote(2))
' Cote de l'arête / Y
swModel.ClearSelection2 True
For i = 0 To 2
posCote(i) = ptLoc(0).ArrayData(i) * 3 / 4 + ptLoc(2).ArrayData(i) / 2 - ptLoc(4).ArrayData(i) / 4
Next i
' swModel.SketchManager.CreatePoint posCote(0), posCote(1), posCote(2)
skSegment(8).Select4 False, Nothing
skSegment(11).Select4 True, Nothing
Set swDisplayDim = swModel.AddDimension2(posCote(0), posCote(1), posCote(2))
' Cote de l'arête / Z
swModel.ClearSelection2 True
For i = 0 To 2
posCote(i) = ptLoc(0).ArrayData(i) * 3 / 4 + ptLoc(4).ArrayData(i) / 2 - ptLoc(1).ArrayData(i) / 4
Next i
' swModel.SketchManager.CreatePoint posCote(0), posCote(1), posCote(2)
skSegment(0).Select4 False, Nothing
skSegment(4).Select4 True, Nothing
Set swDisplayDim = swModel.AddDimension2(posCote(0), posCote(1), posCote(2))
swApp.SetUserPreferenceToggle swUserPreferenceToggle_e.swInputDimValOnCreate, bInputDimPref
swModel.ClearSelection2 True
' Réactualiser l'affichage
swModel.ClearSelection2 True
swModel.GraphicsRedraw2
Set swSketch = swModel.SketchManager.ActiveSketch
swModel.SketchManager.AddToDB = False
swModel.SketchManager.Insert3DSketch True
''' ' Création de points de référence aux sommets de la boite
''' Set swFeatMgr = swModel.FeatureManager
''' For noPt = LBound(ptLoc) To UBound(ptLoc)
''' boolStatus = swModel.Extension.SelectByID2("", "EXTSKETCHPOINT", ptLoc(noPt).ArrayData(0), ptLoc(noPt).ArrayData(1), ptLoc(noPt).ArrayData(2), False, 0, Nothing, 0)
''' If boolStatus Then
''' vRefPoint = swFeatMgr.InsertReferencePoint(swRefPointSketchPoint, 0, 0.01, 1) ' Création d'un point de référence
''' Set swFeat = vRefPoint(0)
''' swFeat.Name = "Pt" & CStr(noPt)
''' End If
''' Next noPt
Set swFeat = swModel.FeatureByPositionReverse(0)
matProps(0) = 0#: matProps(1) = 162# / 255#: matProps(2) = 175# / 255# 'Couleur turquoise
matProps(3) = 1: matProps(4) = 1: matProps(5) = 0.5
matProps(6) = 0.4: matProps(7) = 0: matProps(8) = 0
swFeat.SetMaterialPropertyValues2 matProps, swThisConfiguration, Empty
UserForm1.Show
swModel.ForceRebuild3 True
swModel.ClearSelection2 (True)
swModel.Extension.SelectByID2 "", "EXTSKETCHPOINT", ptLoc(0).ArrayData(0), ptLoc(0).ArrayData(1), ptLoc(0).ArrayData(2), False, 1, Nothing, 0
swModel.Extension.SelectByID2 skSegment(0).GetName & "@" & swSketch.Name, "EXTSKETCHSEGMENT", 0#, 0#, 0#, True, 2, Nothing, 0
swModel.Extension.SelectByID2 skSegment(1).GetName & "@" & swSketch.Name, "EXTSKETCHSEGMENT", 0#, 0#, 0#, True, 4, Nothing, 0
swModel.FeatureManager.InsertCoordinateSystem False, False, False
End Sub
