Hallo, ich möchte bei der 3D-Gestaltung meines Auspuffs auf Solidworks Student 2025, den ich auf Papier gemacht habe, unterstützt werden, um die Winkel und Seiten zu verfeinern. Vielen Dank für dein Feedback.
Hallo Burt_Munoro,
Für meinen PRT würde ich eine 3D-Skizze mit einem Spline durchgehen, mit den verschiedenen gewünschten Abschnitten.
Im Moment kann ich keine Screenshots machen, aber sobald ich meine Hand am PC habe, werde ich es tun.
…@+.
Viel Glück.
AR+.
Hallo,
Für meinen Teil werde ich tatsächlich mit einem 3D-Spline beginnen und dann eine Abfolge von Ebenen + Skizzen auf jeder Ebene erstellen, um die Funktion " Bossing/Smoothed Base" mit einem anderen Durchmesser auf jeder Ebene verwenden zu können
1 „Gefällt mir“
Was ist das endgültige Ziel, aus jedem Blatt mit der Presse einen Plan zu bekommen oder einfach einen realistischen 3D-Plan zu haben?
Die Startplätze sind je nach Bedarf nicht dieselbe.
1 „Gefällt mir“
Ich finde, es ist eine gute Übung in SW, und tatsächlich wird es, wenn es zur Formoptimierung geht, ein interessanter Schritt für einen 3D-Druck sein.
Ansonsten sollte das entwickelte Papier ausreichen, da die Schalldämpfer in der Regel aus sehr dünnem Blech gefertigt sind.
1 „Gefällt mir“
Hallo
3D-Skizze, aber ich beginne mit verschiedenen geraden Linien, um die Flugbahn zu definieren (wobei ich mich auf eine Spline verlasse, warum nicht). Mit Linien und Endpunkten erstellte ich Pläne und Skizzen, die die Schnitte definierten. Und durch dünnes Fegen erschaffe ich die Oberflächen.
1 „Gefällt mir“
Hallo @Burt_Munro ,
Ist es für ein maßstabsgetreues Modell, ein Motorrad (wahrscheinlich mit dem Spitznamen...
)?
Welche Maßstab, welche Maße? Wie wird es hergestellt?

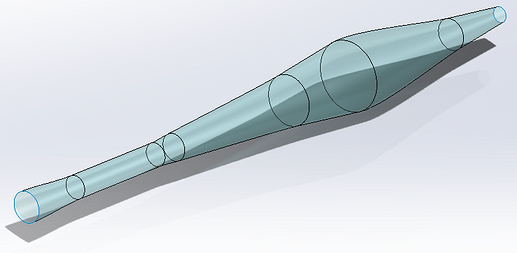

Eine mögliche Möglichkeit ist, die Oberfläche des Potis in einer "geraden" Version zu erzeugen (siehe Bild unten) und die Solidworks-Bending-Funktion zu verwenden, um die 5 Biegungen zu machen...
Das Hauptproblem wird darin bestehen, die Winkel zu steuern.
1 „Gefällt mir“
Am Ende weniger Ärger als erwartet.
Auch wenn die von Solidworks sichtbare Biegung nicht kristallklar ist.
Schade, dass die Skizzen dem Körper nicht in seiner Deformation folgen.
Ergebnis angehängt (SW 2022).
Escape.SLDPRT (2,2 MB)
4 „Gefällt mir“
@m_blt
Dieses Stück ist gar nicht schlecht
Andererseits ist die Präzision der Biegefunktion im Speicher etwas eingeschränkt
Hallo @FRED78 ,
Tatsächlich ist die Biegefunktion präzise, aber sie verändert die geometrische Natur der Entitäten. Zum Beispiel werden die kreisförmigen geraden Abschnitte der Anfangsform (Drehfläche) nach dem " Biegen" zu generischen Splines. Es ist wahrscheinlich die einzige Art von Entität, die es erlaubt, den Teil zu deformieren und dabei sein allgemeines Erscheinungsbild beizubehalten.
Der Unterschied zwischen einem anfänglichen kreisförmigen Schnitt von 60 mm und dessen Umwandlung in eine Spline nach dem Biegen beträgt jedoch nur 0,003 mm (3 Mikrometer).
Für ein Auspuffrohr erscheint es mir akzeptabel.
Ja, für ein Auspuffrohr ist das akzeptabel.
Andererseits für die entwickelten
.
Wir müssten wie auf dem ersten Foto Schnitte machen, um zu sehen, ob wir mit dem Blechwerkzeug für jeden konischen Abschnitt entwickelte Schnitte machen können
Guten Abend,
Die Antwort ist ja, das können wir. Der Beweis in den Bildern:
33 Blechelemente, die entfaltbar sind. Am Fußende der Werkbank werden die Verbindungen validiert.
4 „Gefällt mir“
Ich gebe zu, ich hätte es nicht geglaubt
Und für das Layout
1 „Gefällt mir“
Ich antworte mir selbst
Ja, wir können und können die Leichen ausschalten, gut gemacht @m_blt
Könntest du deinen Teil erläutern? Ich bin gespannt, wie du von der Anfangsform zur entwickelten Form gehst?
2 „Gefällt mir“
Was ich vor allem sehe, ist, dass @Burt_Munro seit seinem ersten Beitrag letztes Wochenende nicht mehr da ist.
Wir wissen immer noch nicht, wozu 3D-Zeichnen dient, ein einfaches kreatives Hobby, ein Schulprojekt, oder der Wunsch, ein Haus zu bauen? Wenn ja, mit welchen Mitteln...
Die Antwort an diesem Wochenende?
Übrigens, gute Arbeit @m_blt und ich wäre auch neugierig, den Prozess zu sehen, um es aus Blech herzustellen.
2 „Gefällt mir“
Hallo Sbadenis,
Für meinen Teil bin ich auch neugierig, ein bisschen mehr zu erfahren...
Danke @m_blt .
@+.
1 „Gefällt mir“
@sbadenis , @A_R
Ich schätze
Ein Zerschneiden des ursprünglichen Körpers in Abschnitte. In welcher Chronologie in Blech verwandeln in Bezug auf das Biegen seines Ganzen?
1 „Gefällt mir“
Hallo Fred78,
Danke für deine schnelle Antwort.
…@+.
AR.
Hallo,
Guter Tipp...
Nichts sehr Kompliziertes, nur ein stakhanovistisches Verfahren:
- im grundlegenden Drehprofil wird die Splines zugunsten von 34 Liniensegmenten zerlegt (Skizzenwerkzeuge > Segmente);
- Erzeugung einer offenen, drehbaren Fläche (359 Grad), die 34 Abschnitte umfasst.
- Anwendung von Biegefunktionen auf die Grundform (Drehfläche), um die endgültige " Schlangen "-Form zu erhalten;
- Erstellung von 35 3D-Skizzen der geraden Abschnitte: offene Kreise oder generische Splines je nach Schnitt, die Geheimnisse von SW;
- für jedes Paar aufeinanderfolgender Skizzen die Erstellung des Blechabschnitts durch die Funktion " Übergangsfalt ";
- für jeden Abschnitt Anwendung der Blechfunktion " Entfalten".
Es ist mühsam, aber am Ende ziemlich schnell.
Ich überlasse es den Spezialisten, die entfalteten Blätter zu erstellen.
Das SW 2023 Modell: Exhaust1.SLDPRT (9,2 MB)
3 „Gefällt mir“
Das SW-Modell 2023
Es ist ein Chaos, ich habe keine Funktionen
