Kleurweergavetoestanden in subassemblage

3D Design Assembly
1

Hallo

Ik zoek een betrouwbare manier om kleuren toe te wijzen aan componenten of vlakken binnen een machine-assemblage, indien mogelijk zonder die componenten aan te passen.
Ik dacht dat ik een goede methode had gevonden, maar de getroffen kleuren verdwenen toen ik de volgende dag mijn assembly opnieuw opende (op de assembly en de tekening).
Ik denk dat een van de problemen de aanwezigheid van subassemblages binnen mijn hoofdassemblage is. Is het mogelijk om kleuren toe te wijzen aan vlakken of componenten van een subassemblage (en niet aan de volledige subassemblage)?

Alvast bedankt!

2

Hallo

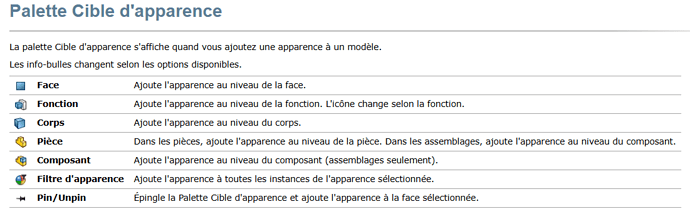

Ik verwijs je naar de SolidWorks Help hier: Werken met Skins - 2026 - SOLIDWORKS Design Help

afbeelding1101×342 39,3 KB

Als je specifieke verschijningen op het niveau van componentvlakken in een assembly wilt hebben, moet je de bijbehorende weergavetoestanden in de componenten plannen. Anders, als je het uiterlijk van een zijde van een onderdeel in de assemblage in een assemblage verandert,

  • Of het onderdeel is beschrijfbaar en je verandert dan het uiterlijk van het gezicht op het niveau van het onderdeelbestand
  • Of het onderdeel is alleen-lezen en in dit geval wordt het toegepaste uiterlijk niet opgeslagen.
