Bonjour,
Je dois extruder une tôle de bardage à partir de sa fibre neutre, comment feriez vous?
Merci pour votre aide
Fred
Bonjour,
Si c’est juste pour avoir le volume :
Extrusion avec fonction mince en plan milieu.
Bon courage…
4 « J'aime »
4 « J'aime »
Qu’appelles-tu fibre neutre? La fibre neutre dépend de l’épaisseur.
Sinon, esquisser le profil, faire une extrusion puis convertir en tôlerie.
Cela dit je ne vois pas trop l’intérêt vu que le positionnement de la fibre neutre dépend de l’épaisseur (facteur K)
3 « J'aime »
Bonjour,

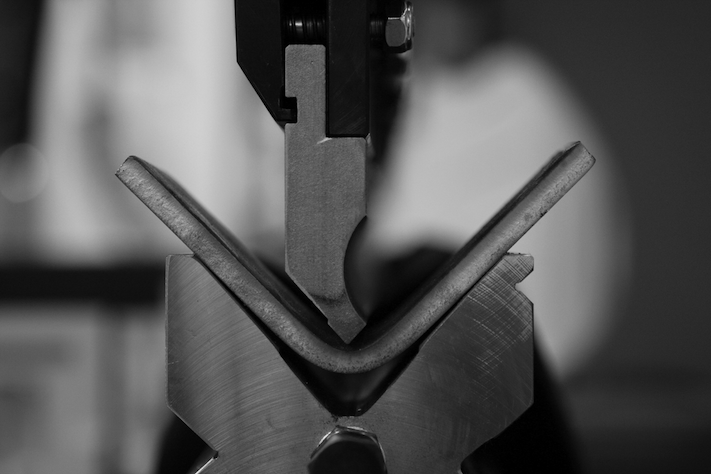

Si les rayons de pliages sont connus, alors il est possible d’utiliser le tableau ci-dessous :
Rayon intérieur Facteur x épaisseur = position neutre des fibres
0,2 ——————————— 0,347 x épaisseur
0,5 ——————————— 0,387 x épaisseur
1 ———————————— 0,421 x épaisseur
2 ———————————— 0,451 x épaisseur
3 ———————————— 0,465 x épaisseur
4 ———————————— 0,470 x épaisseur
5 ———————————— 0,478 x épaisseur
10 ———————————- 0,487 x épaisseur
Ou utiliser le Facteur K:
| 0,65>r/t<=1 | k=0.3 |
|---|---|
| 1 | k=0.35 |
| 1.5 | k=0.4 |
| 2.4 | k=0.45 |
| 3.8 | k=0.5 |
Si l’esquisse de la capture écran est bien la « Fibre Neutre » utilise la proposition de @a_eriaud et de @Le_Bidule avec deux extrusion cotées (Fonction mince+deux direction), puis transformation du corps obtenu en tôlerie…Par exemple:
4 « J'aime »
Merci à tous pour vos réponses.
Cdt
Fred
