Générer des pièces + mise en plan à partir d'un modèle automatiquement

[oliviermartin]

Bonjour à tous,

Nous aurions besoin de générer environ 300 pièces + mises en plan à partir d’un modèle avec quelques dimensions qui diffèrent.
Nous avons toutes les dimensions dans un fichier excel, et nous aimerions, tel un « publipostage » sous word, générer en automatique ces 300 pièces.

Je pense que l’approche correspond à la création d’une famille de pièces, mais suite à cela, comment peut-on générer ce nombre de fichiers importants et d’en sortir les plans pdf… dxf… fichier FAO etc en automatique ?

Si vous avez un tuyau, je suis preneur !

Merci à tous
Olivier

[Sylk]

Bonjour et bienvenue

Pour du « tout auto », j’vois qu’une macro.

[A_R]

Bonjour et bienvenus oliviermartin,
Alors je passerai par cela=>

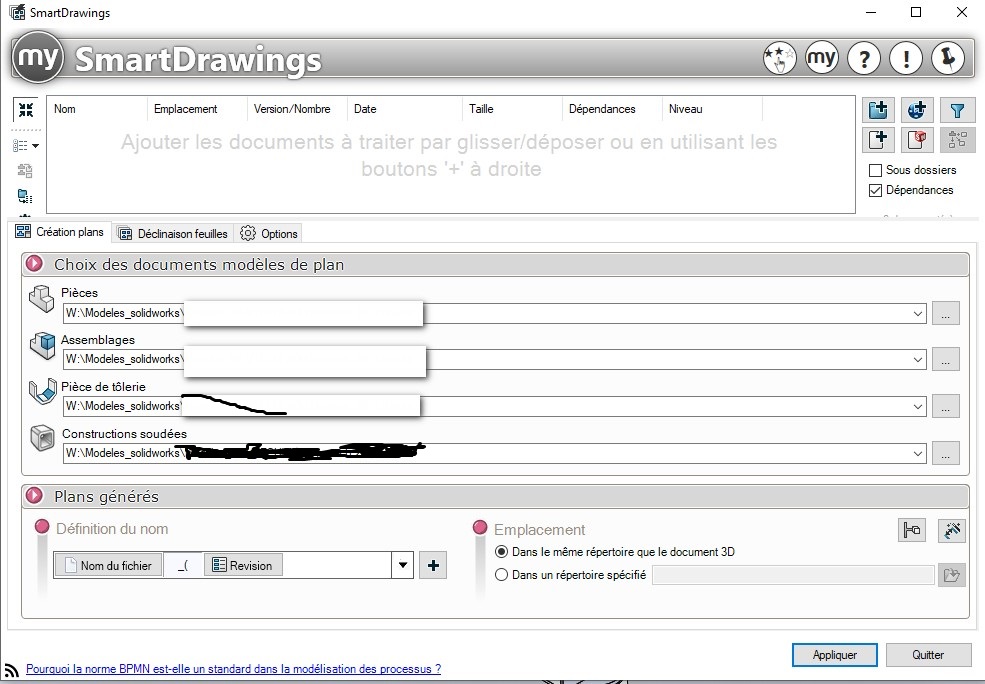

Avec smartDrawing sur MycadTools.=>https://www.youtube.com/watch?v=HsA_N4HVIpQ
Mais je ne sais pas trop m’en servir, j’ai déjà essayé mais c’est pas terrible.
(SW2022_SP4)
Et voici encore cela =>Génération automatique de mises en plan (BÊTA) (2025 SP1) - 2025 - Nouveautés de SOLIDWORKS
Voilà @+.
AR.

[Maclane]

Bonjour;

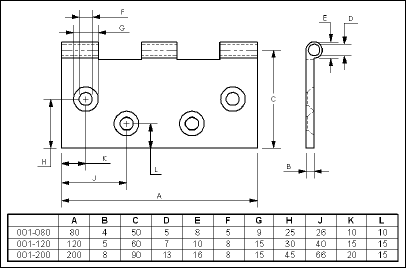

Je pousserai plus en avant le coté « Famille de pièce » avec un tableau / Nomenclature qui résume des dimensions de chacune:

https://help.solidworks.com/2020/french/SolidWorks/sldworks/c_Design_Tables_in_Drawings.htm?id=d6235f4df4c5436caf6cf976597839ee#Pg0

[coin37coin]

+1 avec @Maclane

Si tes pièces sont identiques à quelques dimensions prêt, je les genererais aussi via une table de famille en 3d et un plan à tableau dans le 2D

[Maclane]

Si jamais vous voulez imperativement rester sur des composants autonomes, vous pouvez utiliser la version d’essais (14 jours) de ‹ Drew › édité par Cadbooster :

Drew

(Non testé).
