Salut les gars.
Je viens de démarrer un nouveau logiciel (TopSolid … au joie !)
Je sais bien que ce n’est pas le coeur de cible ici, néanmoins, j’ai une question plus « généraliste » :

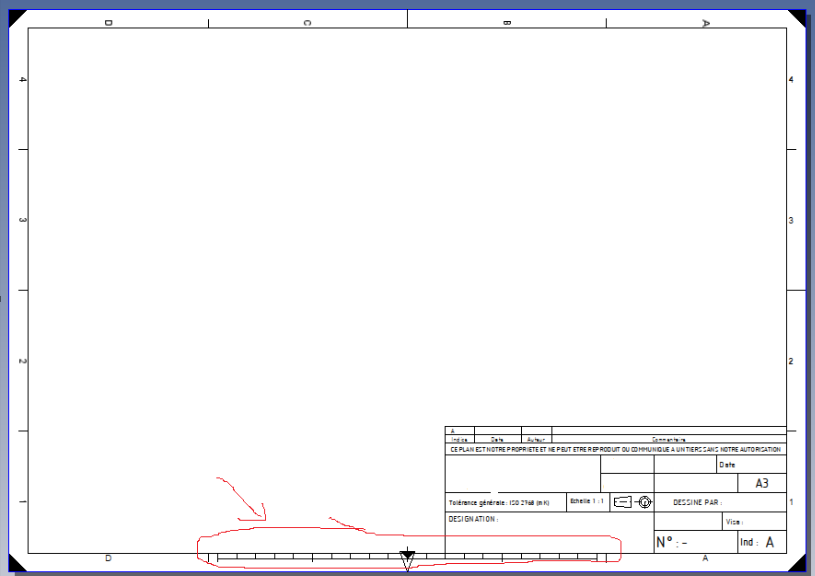

Je me retrouve avec une graduation dans le cadre de ma mise en plan et je n’arrive pas à comprender à quoi ca sert. Avez vous déjà utilisé ça ?
C’est une échelle graphique.
Le cadre est standardisé avec des valeurs fixe qui permet de découper le plan et qui permet de situer une zone (un peu comme un plateau d’échec.
Cette « frise » en bas vous permets de mesurer plus finement que les gros carreaux former A1, A2, B1, etc…
Ce sont de vieux standard conservé ou pas avec l’avenu des DXF ou DWG que livrable l’on fournit maintenant avec un PDF et qui nous permets de mesurer
Bonjour,
Normalement il s’agit d’un fausse règle en centimètres qui permet de contrôler précisément l’échelle de la feuille.
Je suis parfois content de la voir sur des fichiers PDF de nos clients ou fournisseur, cela permet de mesurer avec plus de précision (en appliquant le bon facteur d’échelle) des géométries non cotées.
Hi !!! coin37coin,
A l’époque, cela nous servais de repère lors des pliages des MEP papiers, voilà ça c’était avant, maintenant on imprime presque plus du tout.

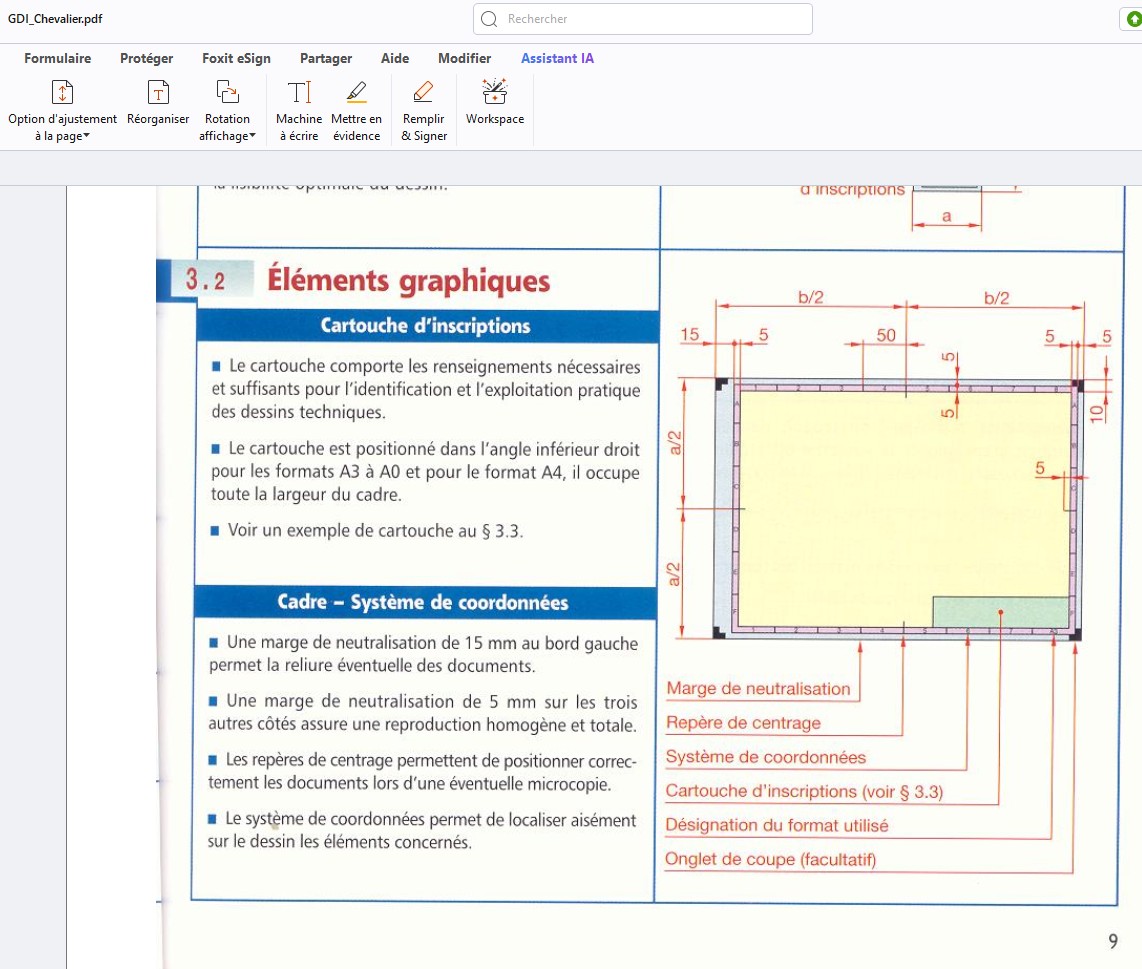

Voir aussi le guide du dessinateur"memotech" page 16 ou « le guide du dessinateur- Le chevalier » page 9 (Editon 1989-1990).
Edition 2004, voir capture d’écran. …
…@+.
AR.
Merci à tous.
1ère fois que je vois ça en presque 20ans de BE. Comme quoi, nous ne sommes jamais à l’abris d’apprendre des trucs
Bonjour
Il me semble que c’est une vraie règle l’équivalent d’un kutch. Dans la charpente métallique quand les plans sont chargés c’est pratique sur un chantier ou en balade avec le plan à la main
Je ne sais pas si c’est encore normalisé, pratique si vos fournisseurs ne vous envoient pas un DWG ou DXF.
Je ne suis pas pour, si l’impression est mal faite cela fausse les valeurs extraites. C’est des standards d’une autre époque. Mais attention de ne pas fabriquer avec
.
Je préfère que mon client revienne me demande une information. On a tendance à mettre des vues isométriques et j’ai eu le coup avec un fournisseur qui m’a pris des cotes sur cette vue.
L’un comme l’autre effectivement tous nos plans sont pliables en A4 d’où les marques .
La racine qui dimensionne le passage d’un format A4 vers un format A0 (et qui régit tout le système des formats ISO 216) est la racine carrée de 2
A4 210 x 297 - 0,0625 m²/ (Base 100 %)
A3 297 x 420 - 0,125 m²/ (racine carrée de 2)
A2 420 x 594 - 0,25 m²/ 2 (200 %)
A1 594 x 841 - 0,5 m² / (2racine carrée de 2)
A0 841 x 1189 - 1 m²/ 4 (200 %)
