Bonjour, cela fait maintenant plusieurs heures que j’essaie de transformer mon fichier STL de scan 3D vers un fichier STEP.
Actuellement, j’ai réussi à transformer mon maillage en surface, mais je n’arrive pas à transformer mes surfaces en solide… J’ai essayé avec l’outil épaissir également mais ça me fait une erreur, j’ai aussi essayer de faire surface remplie en sélectionnant la boucle ouverte mais ca me met une erreur également.
Bonjour,
A en juger par la forme générale, il semble qu’il s’agit d’un piston de moteur thermique, même si le scan est de piètre qualité.
Quitte à passer des heures à tenter de le récupérer, il serait sans doute plus simple, plus rapide et plus rigoureux géométriquement de le reconstruire avec les fonctions de base de SW. C’est en tous cas vers cette solution que je m’orienterais…
Il est toujours délicat de passer d’un élément surfacique en élément volumique d’autant plus s’il provient d’un maillage…

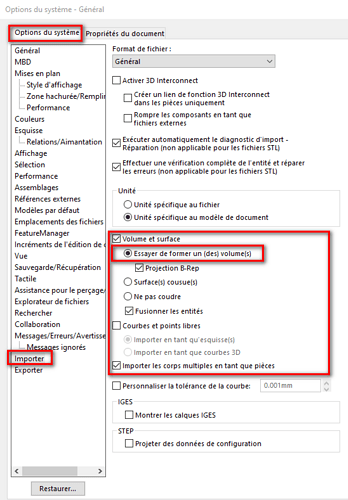

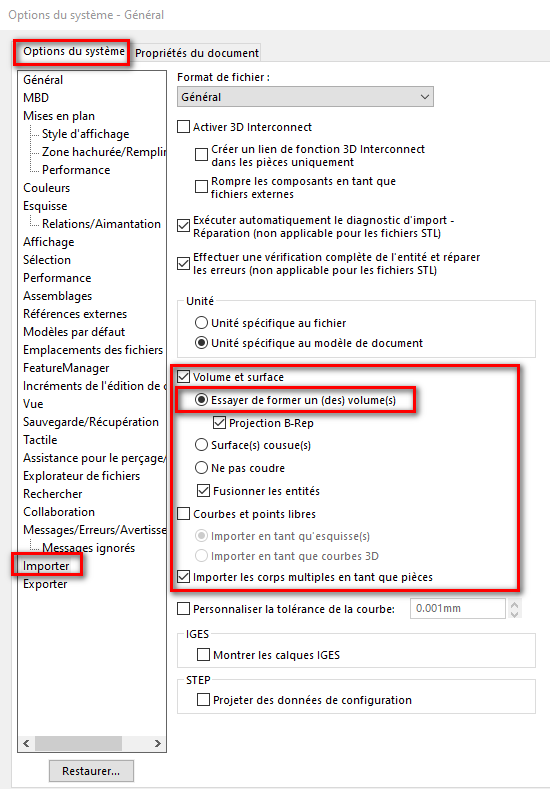

Maintenant que vous avez réussis à passer du maillage à des surfaces, vous pouvez essayer de « tricher » en enregistrant votre composant en Parasolid « * .xt » , à la réimportation du parasolid, Solidwork devrait essayer lui-même de reconstruire un volume (selon les parametres d’imports).
Merci pour vos réponses. Je n’ai toujours pas réussi à en venir à bout.
Effectivement, c’est un piston de moteur thermique. Le volume de la tête de piston est très important pour nous au travail et nous n’arrivons pas à prendre des cotes concrètes. Donc il est trop difficile pour nous de modéliser classiquement.
J’ai essayé de tricher en Parasolid mais ça n’a pas marché. Je me demande si ce ne serait pas mon scan qui est de trop mauvaise qualité, pourtant ça coûte le prix d’une voiture, mais bon, la voiture ne fait pas le pilote.
Je vais essayer de partir d’un cylindre et d’extruder jusqu’à la surface quand je retournerai à mon travail car je suis en déplacement. Je vous tiens au courant.
Ci-joint la version SLDPRT 2023, je ne peux pas l’enregistrer sous 2022.

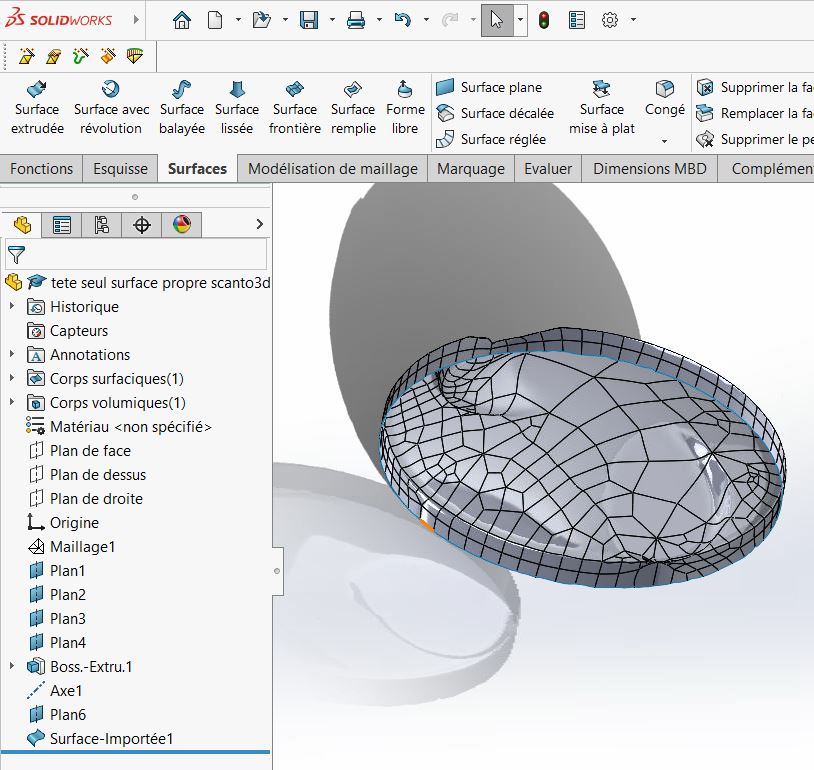

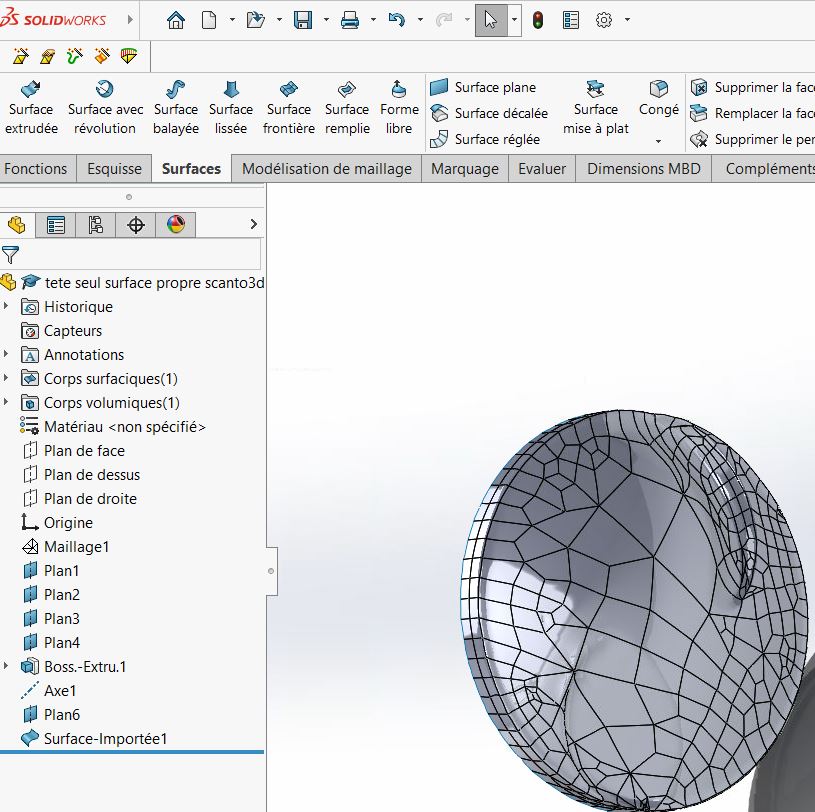

Pas étonnant que tu n’arrives à rien faire quand tu vois cela sur ta surface importée: il y a des trous et des croisements de surfaces.

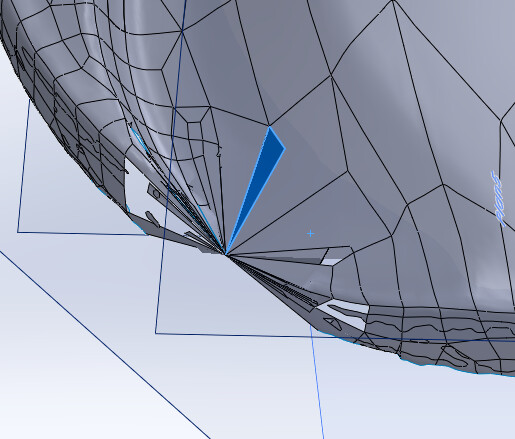

En particulier ici:
Il faudrait arriver à réparer cela en surfacique, mais vu la tête que cela a il faut être doué (voire très doué) sous SW. Il n’empêche que le scan semble manquer de beaucoup de détails dans cette zone (donc même si tu répares cela sera surement inexploitable car pas assez précis ou carrément faux à cet endroit là).
Tout le pourtour du piston est aussi assez mauvais visuellement : cela risque d’être quasi impossible à raccorder avec ton cylindre.
La solution est surement soit un rescan propre, soit un nettoyage des surfaces du stl via un vrai logiciel surfacique (type Rhino ?). Tant que tu n’auras pas une seule vraie surface propre sans trous et qui ne s’entrecroise pas, SW ne pourras rien faire.

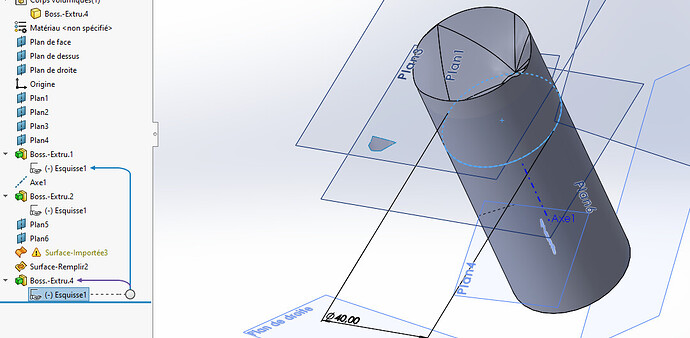

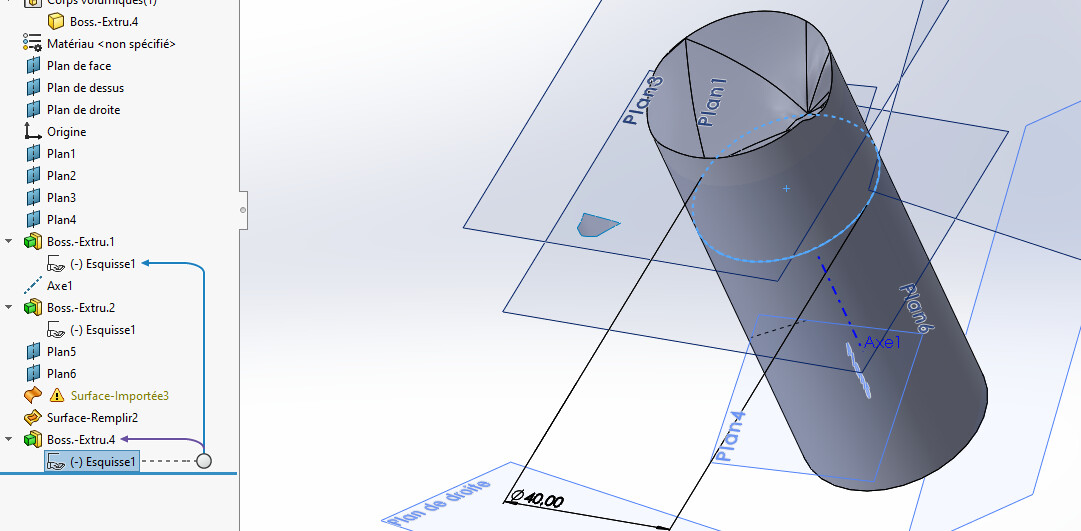

En diminuant le dia du cylindre volumique à ø40, tu peux extruder jusqu’à ta surface importée :
Ça prouve bien que le souci vient de l’extérieur de ta surface importé.
E Piston pr surface sldw2023 mod.SLDPRT (6,1 Mo)
En PJ le modèle ouvert avec la V2025 et enregistré en V2023
