Bonjour.
j’ai trouvé sur grabcad un engin qui me plaisait bien pour mettre dans un assemblage.
(modelisation silo)

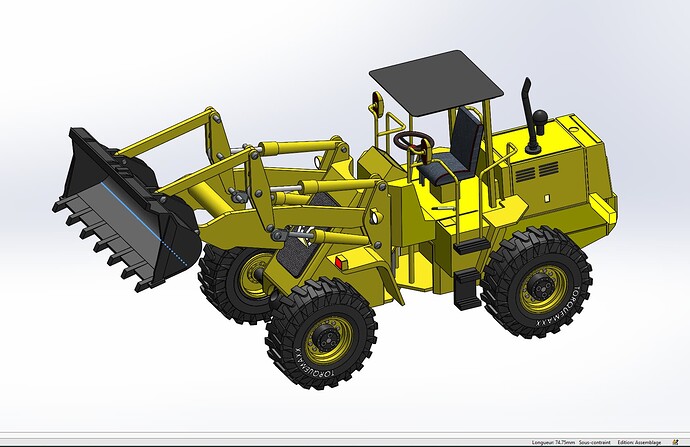

par contre je vois qu’il est « tout petit »,

image1710×1110 139 KB

https://grabcad.com/library/wheel-loader-80

et je n’arrive pas a le "mettre à l’echelle "

Si vous avez une solution, j’aimerai bien la connaitre.

bonne soirée a tous

2

Bonjour @ltison_1 ,

Il s’agit de l’assemblage d’un modèle réduit de chargeur Caterpillar (c’est écrit dessus).
Pas de solution pour une mise à l’échelle de l’assemblage.
En revanche, il est possible :

  • de sauvegarder le modèle sous forme d’une pièce: Enregistrer sous > Solidworks Part(*.prt, *.sldprt),

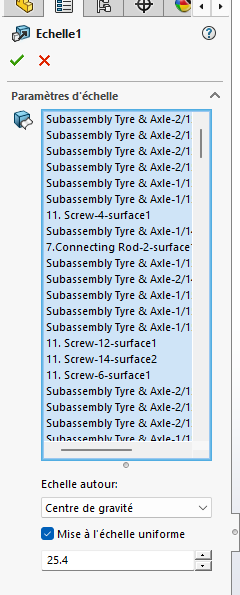

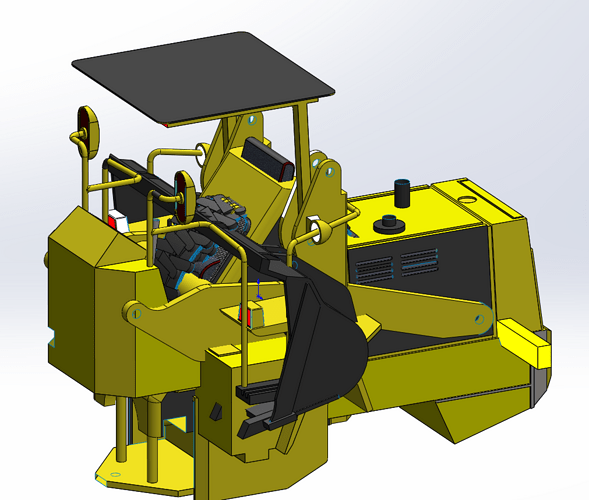

  • puis d’appliquer un facteur d’échelle à l’ensemble des corps volumiques de la pièce (Insertion > Fonctions > Echelle…).

Inconvénient : plus d’assemblage pour effectuer une éventuelle animation/simulation de mouvement.

Autre possibilité : ouvrir les pièces de l’assemblage une à une, et appliquer le facteur d’échelle à chacune. C’est plus long, mais l’assemblage est préservé.
