Modifier ligne de coupe style ligne mixte fin/épais

2D plans Layout
1

Bonjour,
Je sais que le sujet a déjà été abordé mais je ne m’en sors pas.
J’utilise Solidworks depuis 1999. Je ne connais pas tout, bien évidemment.
Je suis en solidworks 2025.

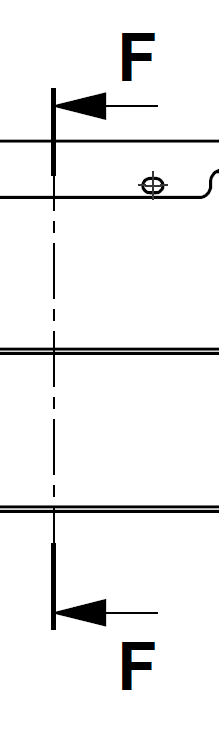

Je souhaite modifier le style de ligne pour les coupes., c’est à dire un trait fort à chaque extrémité et des traits mixtes fins à l’intérieur.
Lorsque je vais dans les options de style de lignes ( B,1.25,-0.25,0.25,-0.25), j’ai toujours des traits mixtes fort et les extrémités sont très peu marquées.
Qui peut me renseigner sur le sujet avec des exemples ?
Dans l’attente, je vous souhaite une agréable journée

jeanartemis

2

Bonjour;

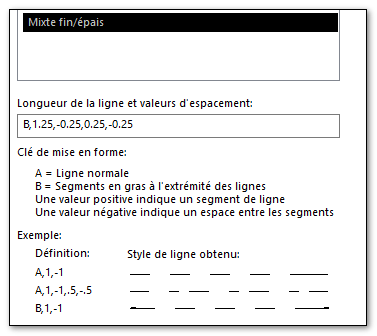

Le style de ligne : B,1.25,-0.25,0.25,-0.25
Correspond bien à la désignation des traits de coupes mais ceci ne définis que les espaces entre différents type de traits

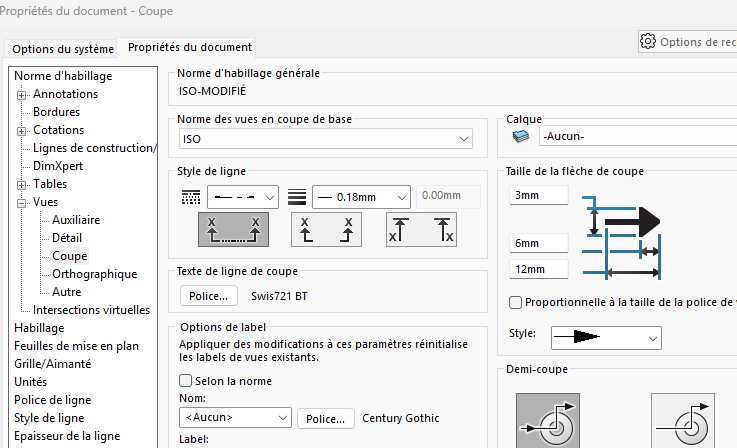

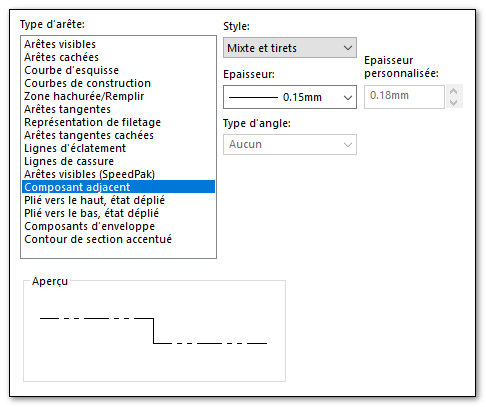

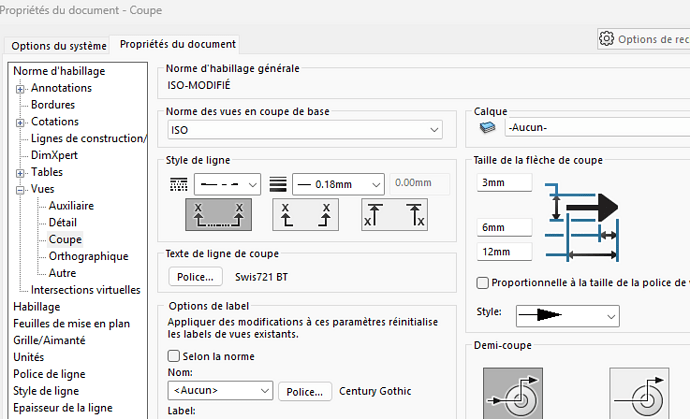

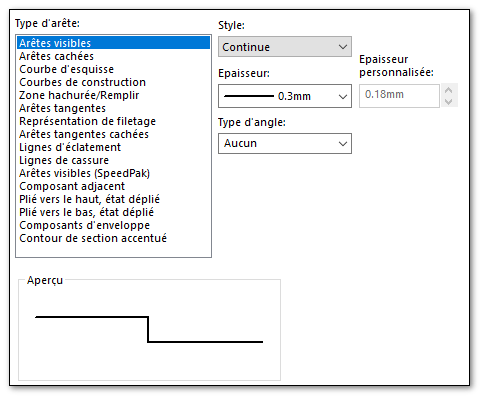

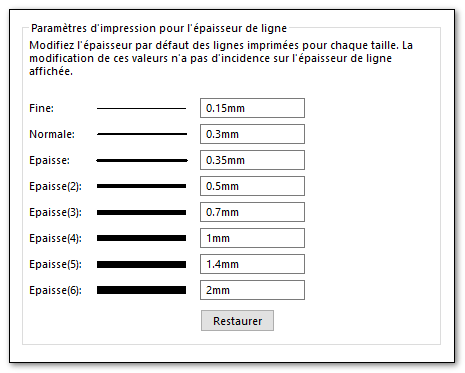

il faut aussi regarder les épaisseurs de lignes définies (par exemple):

et les polices de lignes:

Toutes ces définitions sont intimement imbriquées.

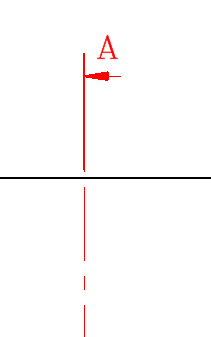

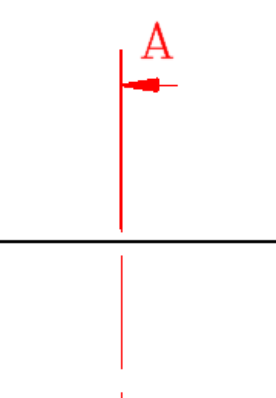

Les valeurs ci-dessus donnent (chez-moi):

2 « J'aime »
3

Bonjour,
Merci de m’avoir répondu.
Je vais regarder cela. L’explication et l’exemple est clair et précis.
Là je pars bosser, je reviens vers vous pour dire ce qu’il en est.

Bonne journée
