Cześć,
Wiem, że temat już był omawiany, ale nie zamierzam się z tego wycofywać.
Używam Solidworks od 1999 roku. Oczywiście nie wiem wszystkiego.
Jestem w SolidWorks 2025.

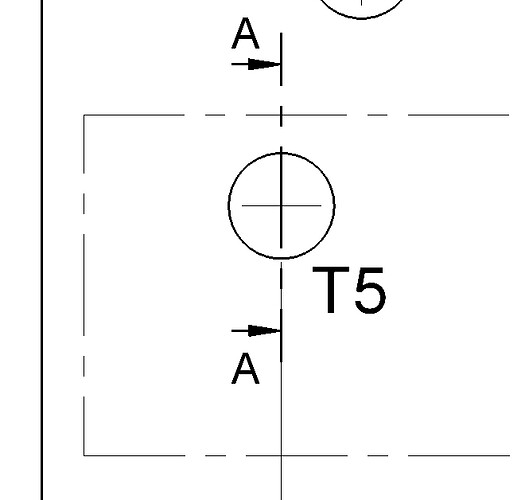

Chcę zmienić styl linii dla tych cięć, czyli mocne pociągnięcie na każdym końcu i cienkie mieszane pociągnięcia wewnątrz.
Gdy wchodzę w opcje stylu linii (B, 1,25,-0,25,0,25,-0,25), nadal mam mocne mieszane pociągnięcia, a końce są bardzo mało zaznaczone.
Kto może mnie poinformować na ten temat za pomocą przykładów?
Tymczasem życzę Ci miłego dnia
JeanArtemis
Cześć;
Styl linii: B, 1,25,-0,25,0,25,-0,25
Dobrze odpowiada oznaczeniu linii cięcia, ale to definiuje jedynie przestrzenie między różnymi typami linii
Trzeba też spojrzeć na zdefiniowane grubości linii (na przykład):
oraz czcionkami liniowymi:
Wszystkie te definicje są ze sobą ściśle powiązane.
Powyższe wartości dają (w moim domu):
2 polubienia
Cześć,
Dziękuję za odpowiedź.
Zamierzam to sprawdzić. Wyjaśnienie i przykład są jasne i precyzyjne.
Teraz idę do pracy, wrócę do ciebie, żeby powiedzieć, o co chodzi.
Miłego dnia
Po prostu spojrzałem. Moje ustawienia są takie same jak twoje, ale nic się nie zmienia. Mam tylko cienką grubość linii, która wynosi 0,18, a ty masz 0,15.
Wygląda na to, że nie jestem w tym wszystkim sam...
