Ukryte części

[herve_terremere]

Witam

Przepraszam za głupie pytanie, ale w SolidWorks mam zestaw stu części, niektóre ukrywam dla potrzeb projektowych
Czy jest jakiś przycisk, który pozwala wyświetlić wszystkie ukryte elementy jednocześnie?

Z góry dziękuję za odpowiedzi

Wesołych Świąt

Hervé

[FRED78]

6 podstawowych skrótów w SOLIDWORKS Composer (visiativ.com)

Jeśli może ci pomóc normalnie, wybierając je, to działa (poza mną )

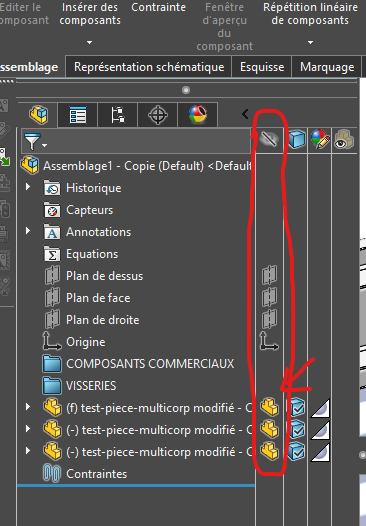

Jeśli nie, w drzewie masz kolumnę poświęconą tej ukrytej akcji. Wybierając wszystkie części przez naciśnięcie Ctrl i myszką wybierając jeden z logomotyw części, wszystkie twoje części są ukryte

[froussel]

Witam

Oprócz odpowiedzi @FRED78
Jeśli potrzeba jest powtarzająca, zarządzanie kilkoma stanami wyświetlania nie byłoby głupotą (jeden stan z wszystkimi widocznymi elementami, a drugi z niektórymi częściami lub podzespołami).

W przeciwnym razie praca z podzespołami (ewentualnie wirtualnymi, jeśli nie chcesz nimi zarządzać) może znacznie ułatwić projektowanie (już pozwala to nie mieć ograniczeń 8000 w głównym asemblerze, co ogranicza ryzyko czerwonych ograniczeń na 8000-tym).

[Silver_Surfer]

Witam

Aby zobaczyć ukryte komponenty w SolidWorks, możesz użyć opcji " Pokaż ukryte komponenty" w menu kontekstowym lub na pasku narzędzi Assembly. Potem wystarczy zaznaczyć je wszystkie, żeby zniknęły z tego widoku i pojawiły się w normalnym graficznym widoku.

Metody podglądania ukrytych komponentów

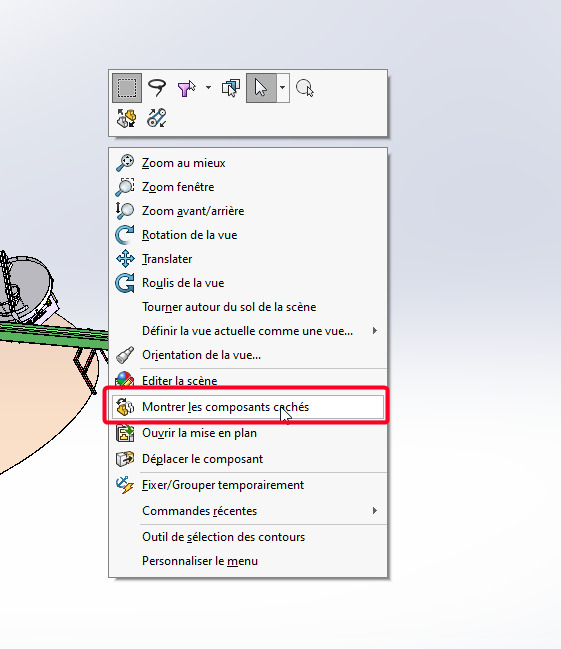

1. Użyj prawego przycisku myszy :

• Kliknij prawym przyciskiem myszy pusty obszar w obszarze graficznym.

• Wybierz " Pokaż ukryte komponenty ". To wyświetli wszystkie ukryte komponenty w zespole.

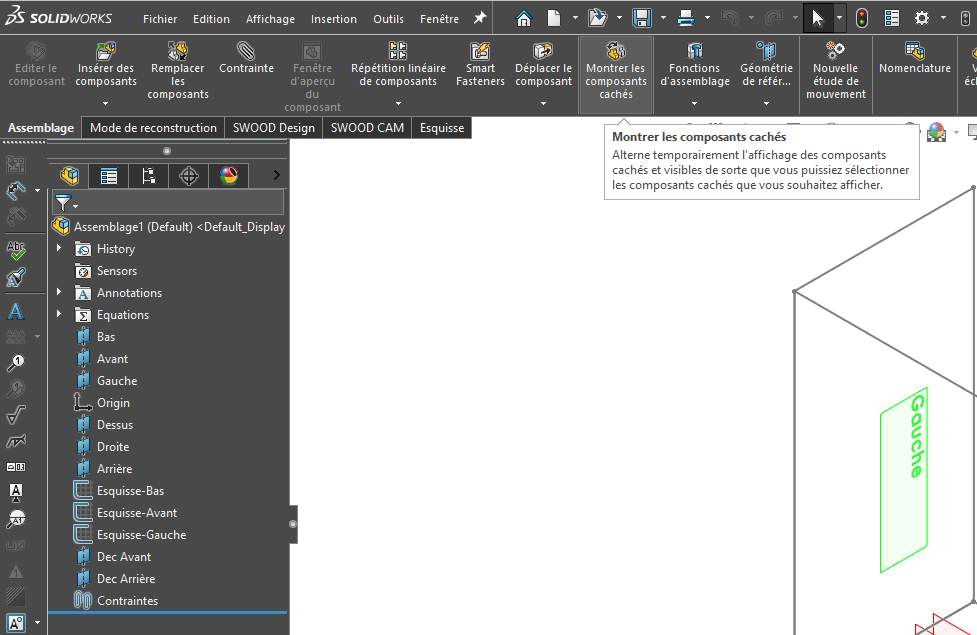

2. Użyj paska narzędzi Assembly :

• Kliknij ikonę " Show Hidden Components " na pasku narzędzi Assembly. To otworzy okno dialogowe, w którym możesz wybrać komponenty, które chcesz zobaczyć.

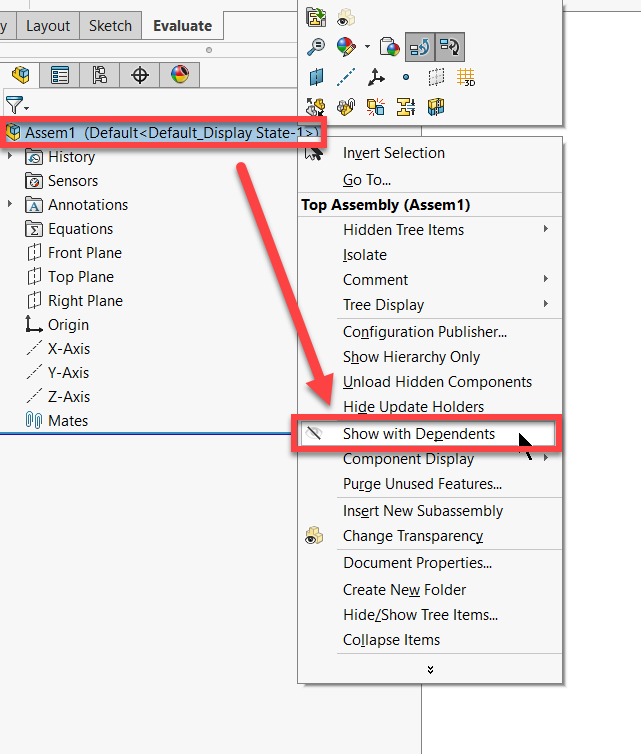

3. Zobacz z osobami na utrzymaniu :

• Inną metodą jest użycie funkcji " Zobacz z osobami zależnymi", która pozwala szybko wyświetlić wszystkie ukryte komponenty, niezależnie od tego, czy są na najwyższym poziomie, czy ukryte na kilku poziomach.



[Le_Bidule]

Witam
Istnieje także możliwość pracy ze stanami wyświetlania

Zobacz zakładkę " Konfiguracje "
Jest więc wiele rozwiązań, które odpowiedzą na twoje pytanie

[kweber]

Witaj Herve,
Odpowiadając na twoje pytanie, istnieje sposób, by zobaczyć tylko ukryte pokoje, a gdy je wybierzesz, przełączają się na widoczne pomieszczenia

[Le_Bidule]

Cześć @FRED78 ,

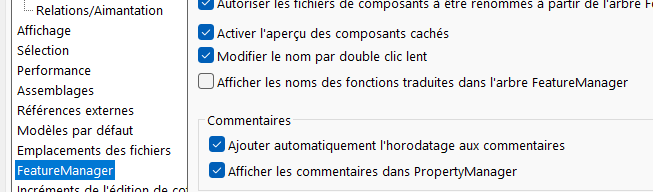

W opcjach zaznacz " Włącz podgląd ukrytego komponentu "?

Następnie wybierasz ukryty pokój w menedżerze funkcji i pojawi się on przezroczysto

[FRED78]

Cześć @Le_Bidule

Rzeczywiście, ta opcja jest zaznaczona w domu, widzę ukryty element po jego wyborze.

[Theo_B]

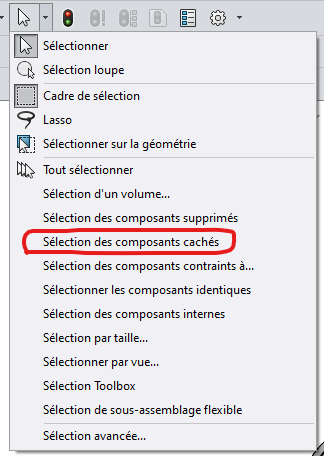

Cześć, jest też taka opcja

kliknięciem prawym przyciskiem myszy i pokazem zaraz po

[herve_terremere]

Szczęśliwego Nowego Roku 2026

Dziękuję wszystkim za odpowiedzi, bardzo mi pomogły

Hervé

[sbadenis]

I ponownie kliknij prawym przyciskiem myszy na tapetę SW, a następnie pokaż ukryte komponenty:

Po kilku sekundach wybierz wszystkie ukryte elementy, które chcesz pokazać (wybierając wszystko, jeśli trzeba), a następnie wyjdź z ukrytego programu:

[Le_Bidule]

Kto może to przebić?

[FRED78]

Du Chatertone
