bonjour à tous,
je suis embété sur les fonction tolerie.
j’aimerai faire un pointe de diament pour renforcer ma tole. cependant, je ne sais pas si c’est la bonne metode pour y arriver.
le bute est de faire des plie croissé sur la face avant pour que celle-i la reforce.

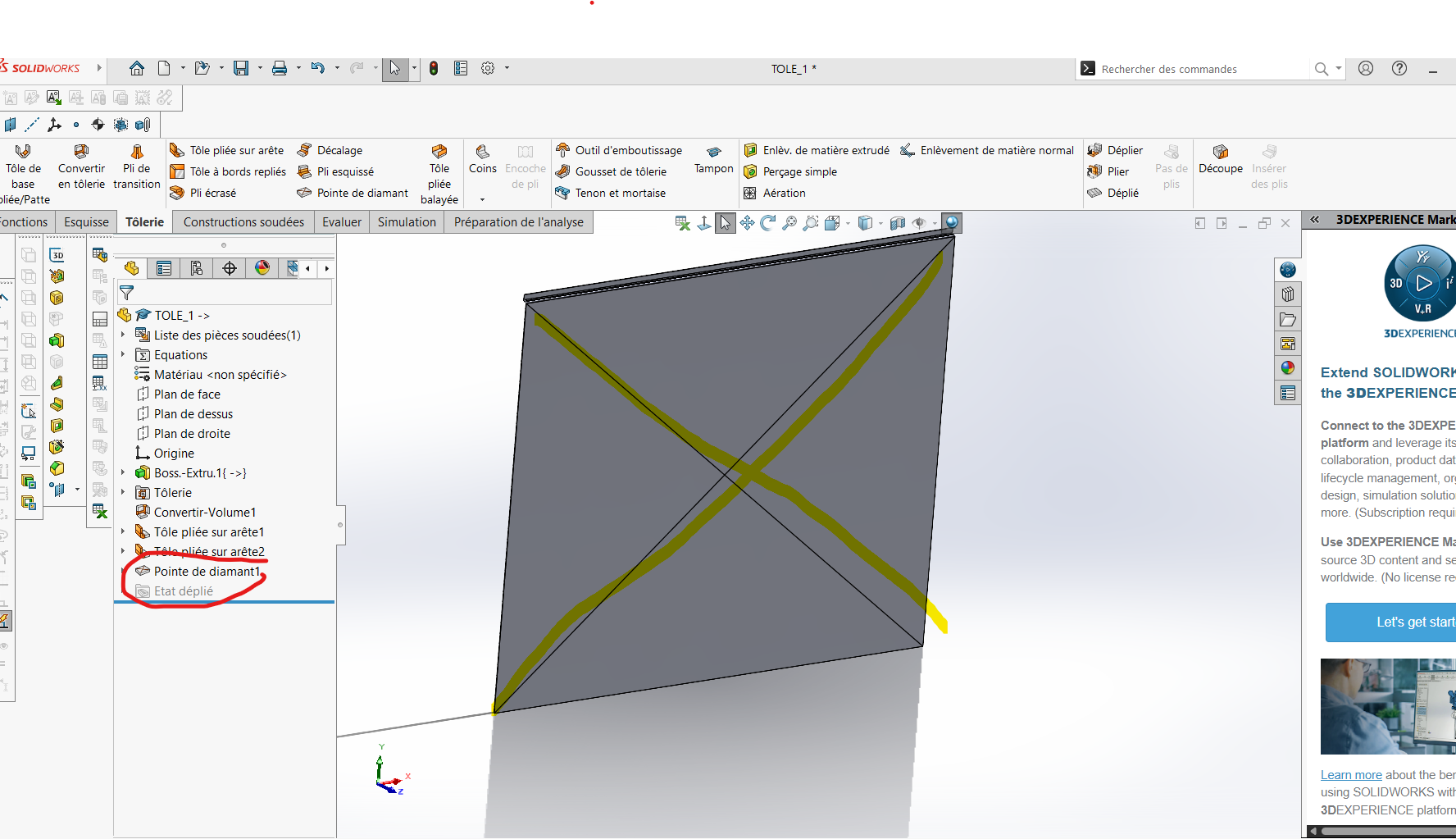

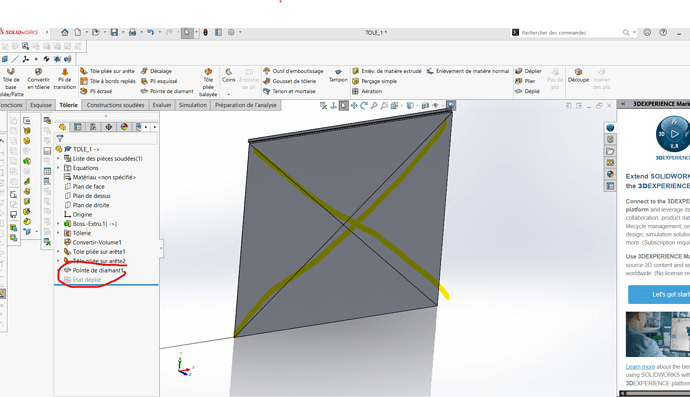

Je vous mets mon probleme en capture d’ecran. merci à vous.
il faudrait voir le contexte, les autres pièces autour, les fixations etc
Bonjour,

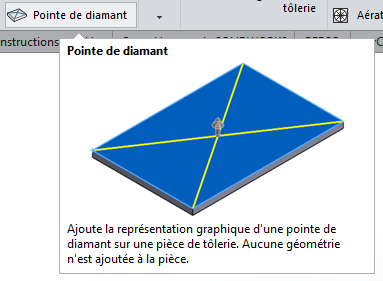

La fonction pointe de diamant est purement graphique comme l’indique sa description.

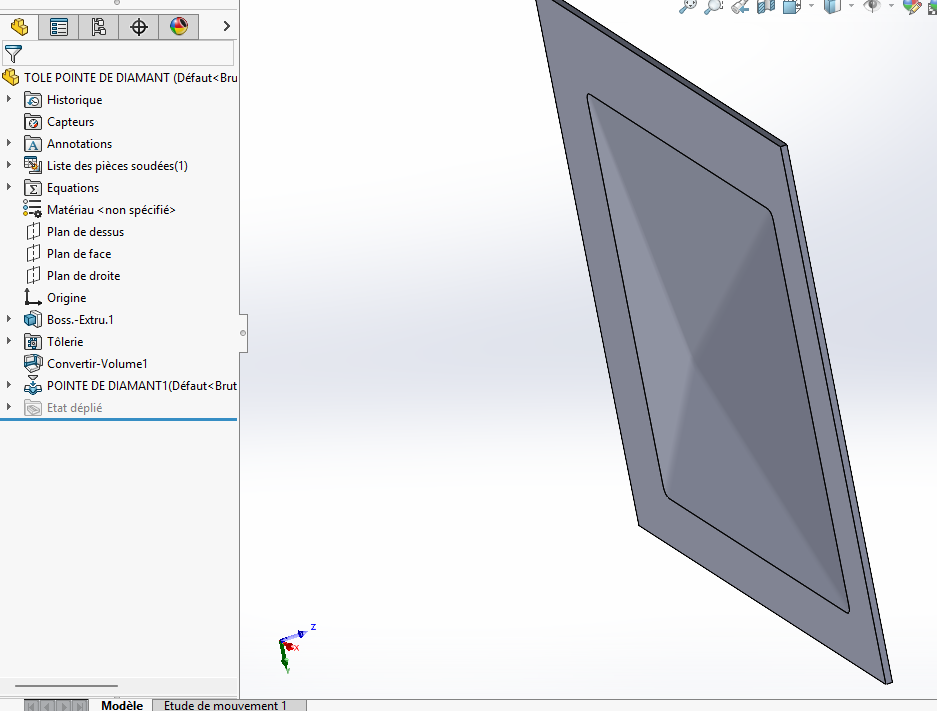

Personnellement je modélise une pyramide et je la convertis en tôlerie, pour une mise en plan c’est pratique. Mais il y aura toujours une arête de la pyramide non raccordé.
Bonjour;
Je conseil de partir d’une fonction tôlerie plutôt que d’une conversion d’une extrusion.
Ensuite je suis partisan d’une véritable modélisation du « diamant » (comme le suggère @arthur.fonmarty).
Je recommande aussi d’éviter de conserver vos références externes (dans la mesure du possible):
(selon vos réglages Solidworks cela risque de poser des problèmes de mises à jour de vos composants).
Bonjour

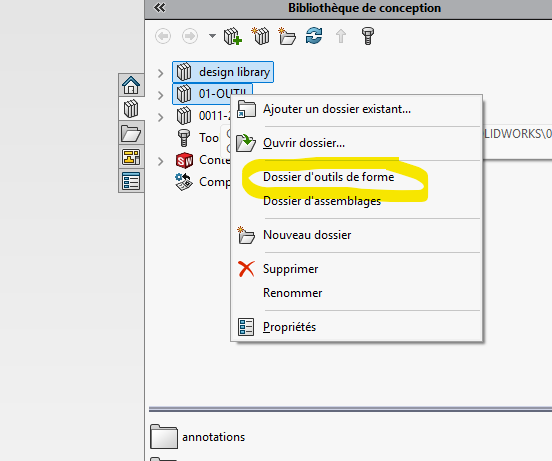

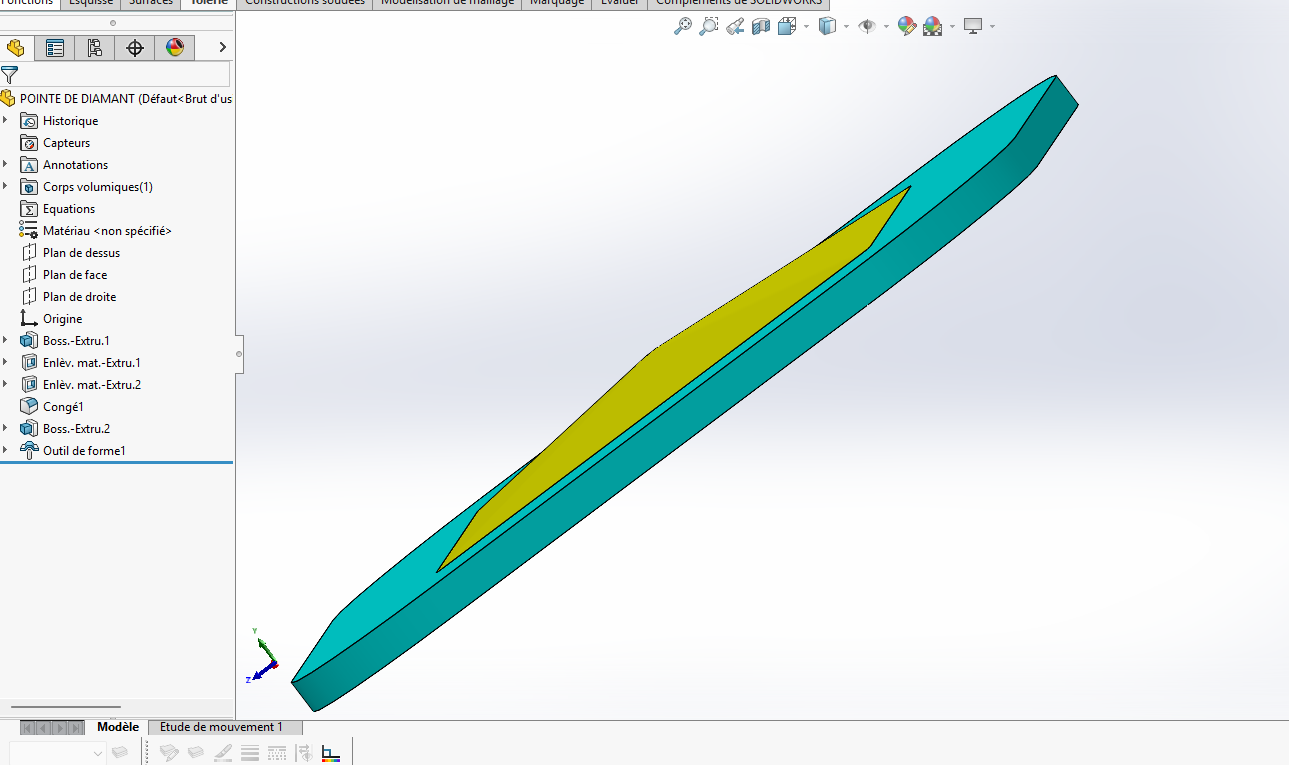

En créant un outil à emboutir C’est faisable assez facilement.
En plus dans les dernières versions de SW, même plus besoin de créer un outil !
je ne comprend pas pourquoi tu dis que dans les dernier version on n’a pas besoin d’outil ? en Solidworks 2026 SP1 ( licence standard), la fonction pointe de diamant ne fait que les traits et pas de déformation 3D
à partir de SW2024, il est possible d’utiliser l’outil Tampon pour créer des outils de forme paramétrique basés sur une esquisse à appliquer aux pièces de tôlerie. Dans les versions précédentes, les esquisses et les fonctions devaient être enregistrées en tant que pièce « outil de forme » (.SLDFTP) avant de pouvoir être appliquée à une tôle.
Pas certain de l’intérêt réel de faire une déformation de la tôle pour moi la représentation suffit largement pour une grande majorité de cas.
La représentation sur le modèle 3D et la MEP suffise pour réaliser la fonction par un plieur et pour le visuel 3D, ainsi qu’un développé exact de la tôle (déformation très mineur car angle très faible) et à mon avis c’est tout l’intérêt de la chose.
