Bonjour a l’écran mon trait d’axe est bien mais après impression non .
Comment y remedier?

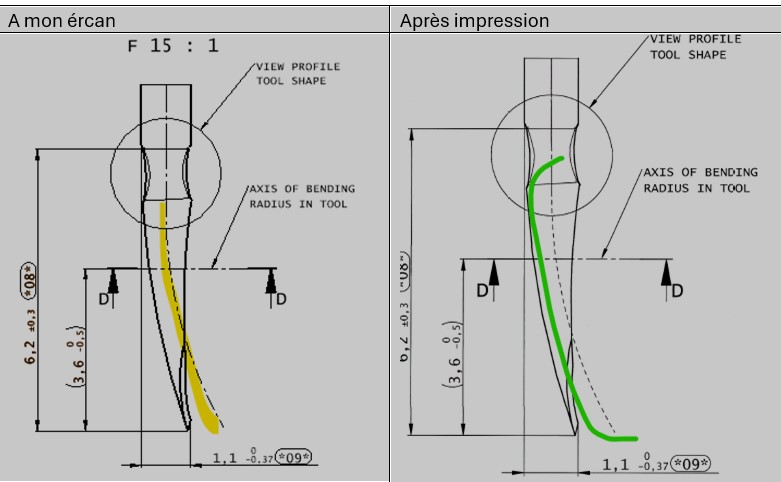

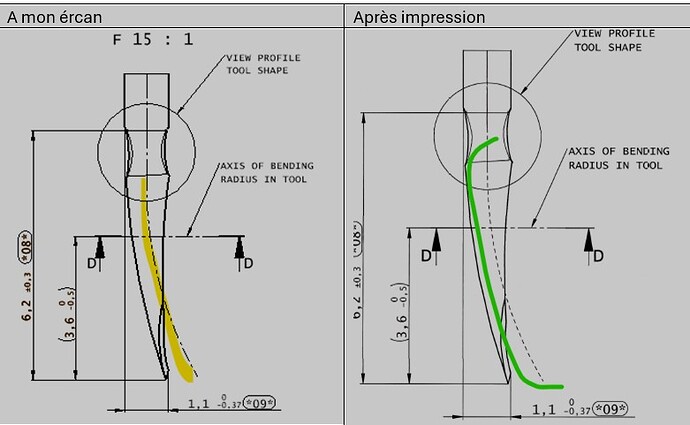

|On my computer|On paper|
Merci .
Merci .
Bonjour;
Il faudrait plus de précision surs les éléments utilisées:
Logiciel 3D+version (Solidworks, autocad, autre) ?
Imprimante ou traceur ?
Si c’est un traceur, je regarderai du coté du gestionnaire d’impression + Calques.
Ce phénomène se reproduit avec une impression vers un pdf ?
Bonjour
SOLIDWORKS 2022
imprimante Lexmarch.

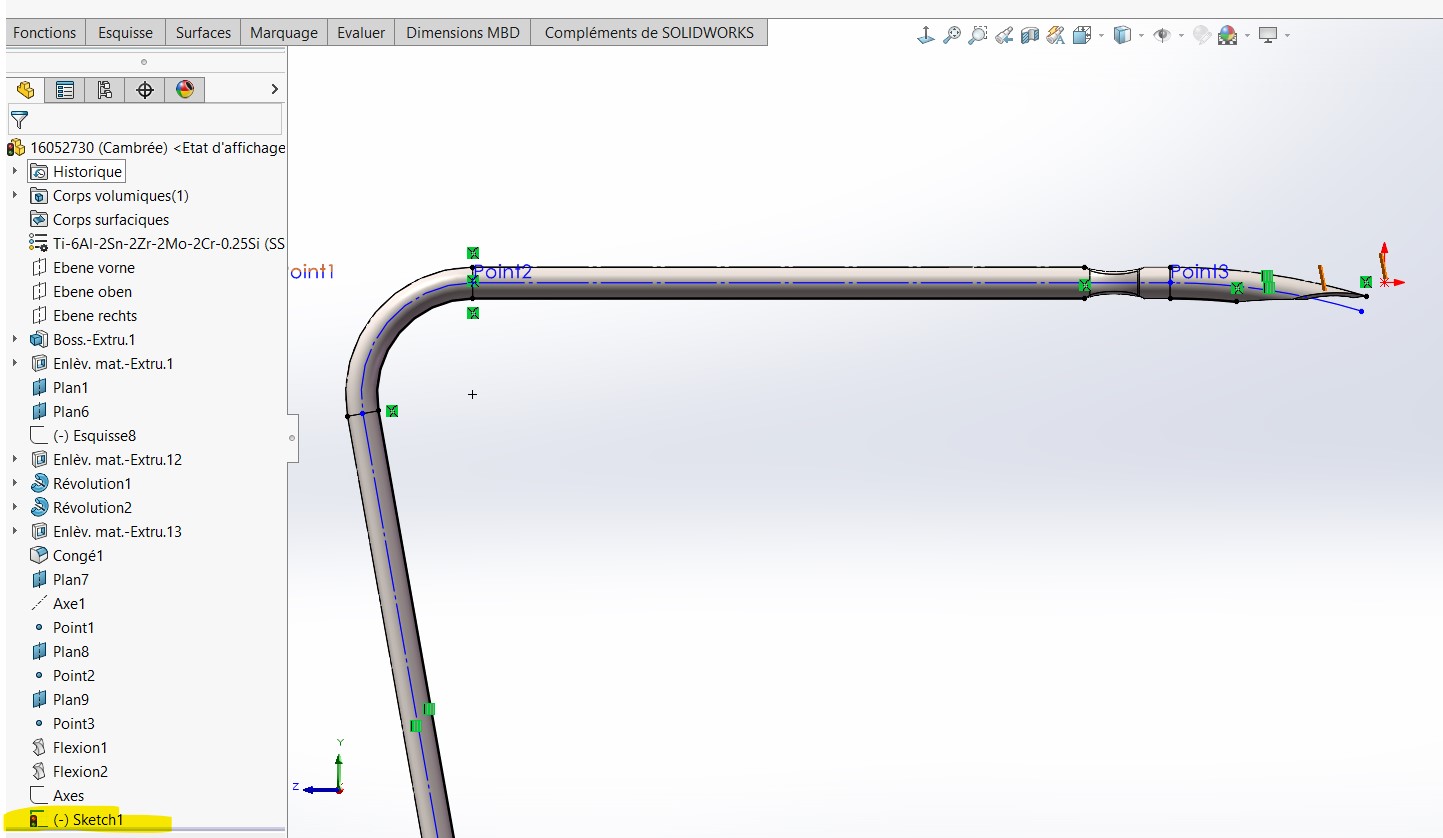

les traits d’axes sont crées dans une esquisse dans le 3D.
Si je fais un pdf de solidworks j’ai pas ce phénomène.
Merci
Je pense que le problème viens d’ici.
Que se passe t’il si vous faites les traits d’axes directement dans les mise en plan ?
Bonjour @bvergnieres
Personnellement j’imprime toujours à partir d’un PDF, as-tu essayé de voir le résultat ?
Essaye de récupérer la trajectoire d’esquisse dans ta MEP de ton câble ? et transforme ces propriétés en trait d’axe, et recommence l’impression (En passant par un PDF
Normalement les axes créés avec l’outil axe suivent les axes temporaires.
Attention à tous ce qui modifie la vue originale, rognage, vue interrompue, coupe locale. Dès que tu changes les formes ou trait d’une vue sans passer par la 3D des bug d’affichage interviennent. Toutes action sur la vue doit être fait après une fonction de rognage par exemple.
Tiens-nous au courant
