Hallo zusammen.
Ich setze dein technisches Wissen heran, weil ich ein bisschen austrockne, selbst wenn ich eine kleine Idee habe.
Kann mir jemand sagen, welche mechanische Komponente im Zentrum des Bildes dargestellt wird? Planetengetriebe, Kupplung...
Danke für eure Antworten.
Hallo @OlivierH
Es scheint mir kein Zahnrad zu sein, die Zähne eines Ritzels werden in der Industriezeichnung nicht so dargestellt.
Aber wie unten
Dieses System erlaubt es, dass sich der zentrale Teil 1 (eine Umdrehung) dreht und der Ball 2, sodass sich die Elemente auf der Außenseite 3 seitlich bewegen oder seitlich Freiheit haben.
Ähnlich wie ein Getriebehund kann er sich seitlich drehen und bewegen, um an ein Eingang-Ritzel zu koppeln.
Teil 3 ist mit 6 über eine Schraube verbunden und dient sicher als Stopp, Teil 4 und 5 sind mit Schraube 7 verbunden und können sich bewegen, wie es mir scheint.
Außerdem können wir uns vorstellen, dass am zentralen Teil der Bohrer 1 als Freiraum für die Unterlegscheiben und die Schraube 2 dient, wenn sich die Baugruppe bewegt oder sie zerlegt wird?
3 ist eine Tastart, die Rotationsantrieb ermöglicht
Hast du die Zeichnung als Ganzes?
3 „Gefällt mir“
Hallo,
Ich werde es eher in Gelb als lautloser Block sehen (der periphere runde Teil wäre aus Gummi). Aber tatsächlich@FRED78 wenn wir den gesamten Plan mit der Nomenklatur hätten , würde das die Interpretation erleichtern

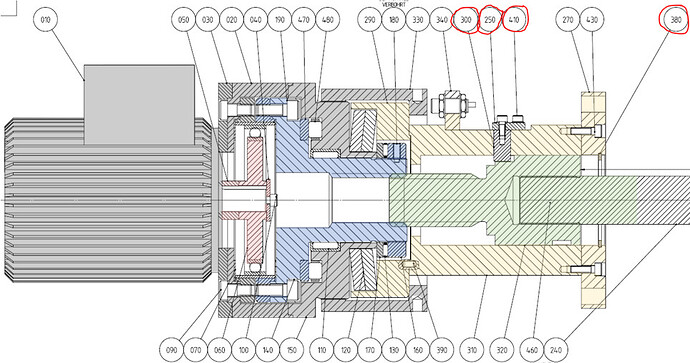

Danke für eure Antworten. Hier ist der vollständige Plan, aber ich habe die Bezeichnung nicht. Es ist eine Klemme.
Hallo @OlivierH ,

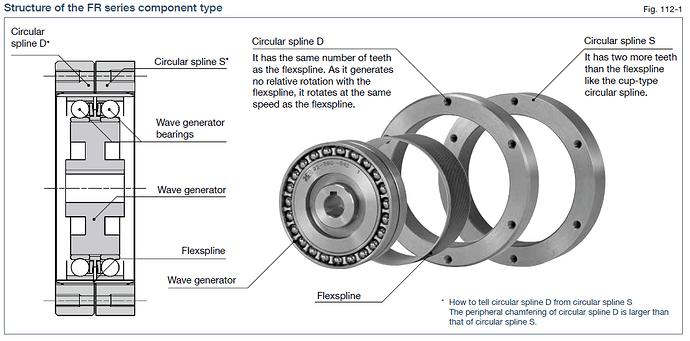

Zwischen der 060-Antriebseinheit (in Pink) und der 140er-Mutter (in Blau) muss es einen Niedrigübersetzungs-Drehzahlreduzer geben. Die Darstellung ist mittelmäßig, aber das Gesamtbild erinnert an ein Harmonic Drive FR-Getriebe.
2 „Gefällt mir“
Vielen Dank @m_blt .
An diese Art von Reduzierer hatte ich nicht gedacht.
Du nimmst mir einen Dorn aus der Seite.
Nochmals vielen Dank.
@m_blt
Andererseits ist der 150er-Raum so festgelegt? Weil die Federscheiben nicht zur Dämpfung verwendet werden?
Für mich sind die gelben Elemente festgelegt
, oder ich gehe das Problem rückwärts
@Le_Bidule

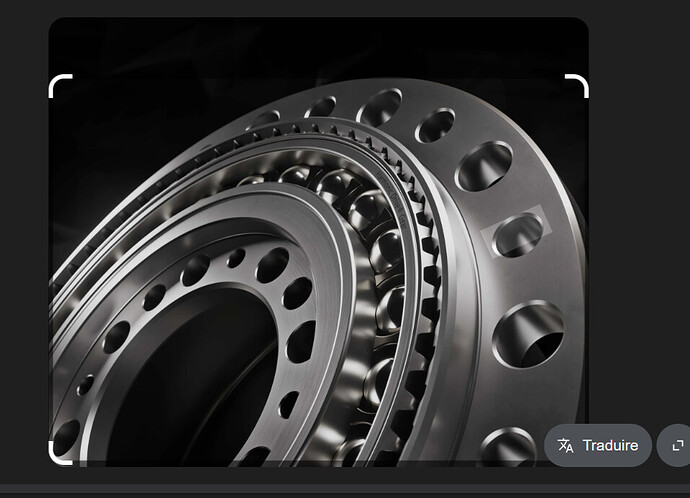

Ich denke, es ist ein Antriebssystem mit Zahnradzähnen und dazwischenliegenden Kugeln. Mir scheint, ich habe dieses System schon gesehen, aber ich weiß nicht, wie man es benutzt – für Spiele oder um die vertikale Last zu übernehmen?
2 „Gefällt mir“
Herzlichen Glückwunsch @m_blt zum Aussehen und Wissen über diese Art von Produkt (von so einem hochübersetzungsstarken Getriebe hatte ich bis jetzt noch nie gehört).
Für diejenigen, die so sind wie ich (und die auch keine zykloidalen Reduzierungen kennen): ein großartiges Video mit dem Testen von 3D-gedruckten Versionen durch einen Inder (mit einem Akzent, der für uns arme Franzosen verständlich ist):
