Hallo,
Ich möchte zwei Verrins positionieren, um angesichts ihrer Strecken- und Längencharakteristik auf zwei Positionierungen der Winkel zu reagieren.
Wie erkennt man ihre Hängepositionen?
Danke
Hallo und willkommen David_PIREL,
Ein kleiner Screenshot wäre schön zu deiner Version von Solidworks.
Danke.
@+.
AR
Hier ist ein Beispiel für eine Kinematik:
In 1 war der Achsabstand des Zylinders Clevis und der Zylinderwelle des Zylinders in 2 der Hub des Zylinders.
In 3 dein Rotationswinkel.
In 4 ist die Abstandsachse Rotation deines Systems/Zylinders.
Du kannst den Zylinderhub oder die Distanz nach Bedarf anpassen (2 oder 4).
Es ist nicht die universelle Kinematik, aber am einfachsten schnell zu testen.
@A_R Autocad-Thema!
Hallo @David_PIREL ,

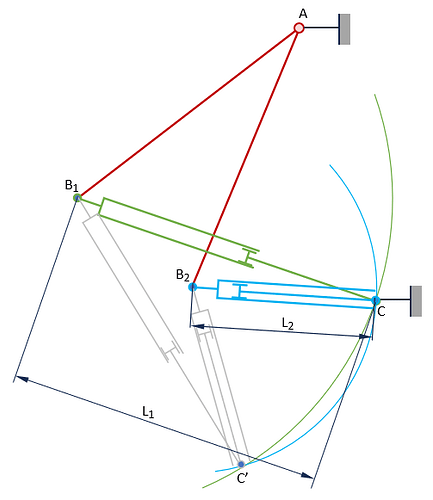

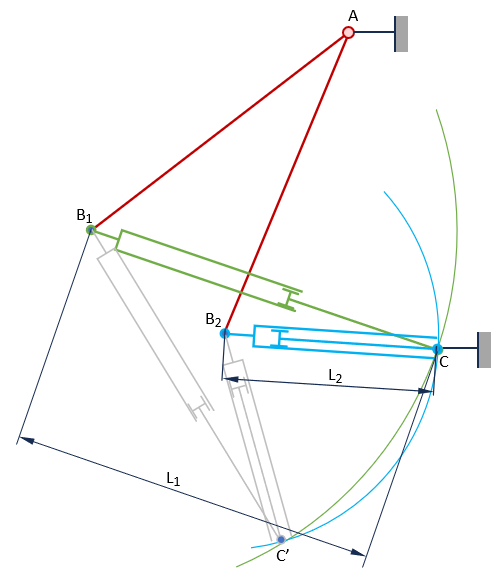

Die beiden Positionen des Hebels (in Rot), also die Punkte A, B1 und B2, sowie die beiden Längen des Zylinders, L1 (in Grün) und L2 (in Blau), sind bekannt.
Es reicht aus, zwei Kreise zu zeichnen, mit einem Mittelpunkt von B1 und Radius L1 sowie einem Mittelpunkt von B2 und Radius L2, um prinzipiell zwei Schnitte C und C' zu erhalten, die den beiden Möglichkeiten der Positionierung des Fixpunkts des Zylinders entsprechen.
Es bleibt nur noch die passendste Lösung zu wählen: Größe, Minimierung des Aufwands usw.
Wenn es keinen Schnitt gibt, bedeutet das, dass der Zylinder nicht ausreichend bewegt ist.
Eine Skizze von Solidworks liefert das Ergebnis in wenigen Klicks.
