Bonjour la communauté,
Je souhaite réaliser cette pièce ci-jointe, en tôlerie avec son dépliée. (SW2022SP4)
Merci de vos retours.
@+.
AR.
Pièce2.SLDPRT (296,6 Ko)
Salut

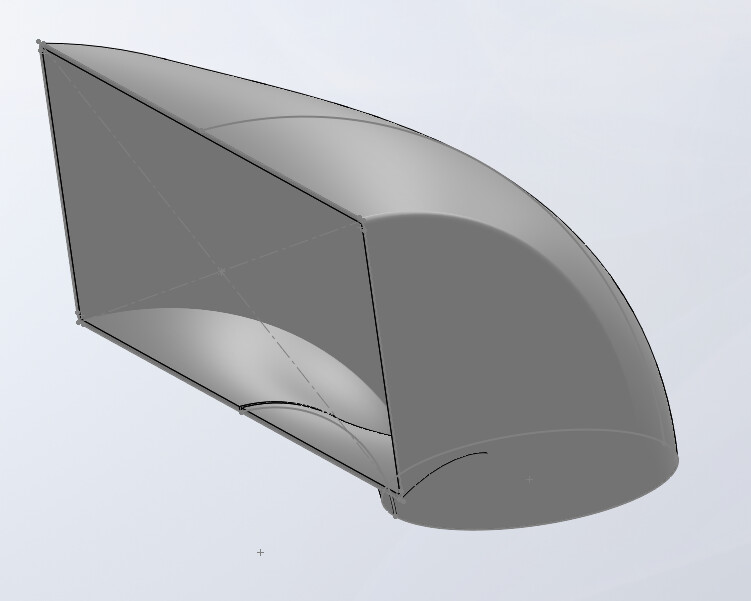

Pour ceux qui se demandent, la forme de la pièce de @A_R

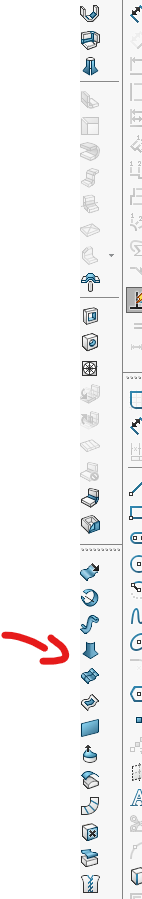

Sinon, il te faut utiliser la fonction Surface Lissé dans le module Tôlerie
Attention, il te faut autant de points sur les deux esquisses pour qu’elles puissent se raccrocher sans soucis
2 « J'aime »
Merci pour la vue @coin37coin
En croquage on doit pouvoir faire des choses mais cela me semble trés compliqué au vu de la géométrie.
Peut être en ayant deux tôles croquées qui se rejoignent en milieu de pièce.
Un vieil exemple de ce qu’il est possible de faire fait par Visiativ :
Tremies rectangle cercle parallele.SLDPRT (2,0 Mo)
2 « J'aime »
Bonjour coin37coin,
Oui effectivement je n’ai pas essayé cette solution, je re fais et je vous tiens au courant.
@+.
AR.
1 « J'aime »
Bonjour froussel,
Oui cette solution je l’a connais, la partie circulaire est dans un aitre plan incliné, et il aima pas trop solidworks.
Mais merci tout de même.
@+.
AR.
1 « J'aime »
Bonjour coin37coin,
J’arrive uniquement à faire cela.=>
Pièce1.SLDPRT (467,7 Ko)
Mais impossible de faire suivre avec la courbe guide.
@+.
AR.
Hello coin37coin,
Oui, j’avais déjà essayé ce que tu me propose, mais je arrive pas à obtenir un lissage avec la courbe guide=>
Pièce4.SLDPRT (221,7 Ko)
A creuser encore, merci beaucoup.
@+.
AR.

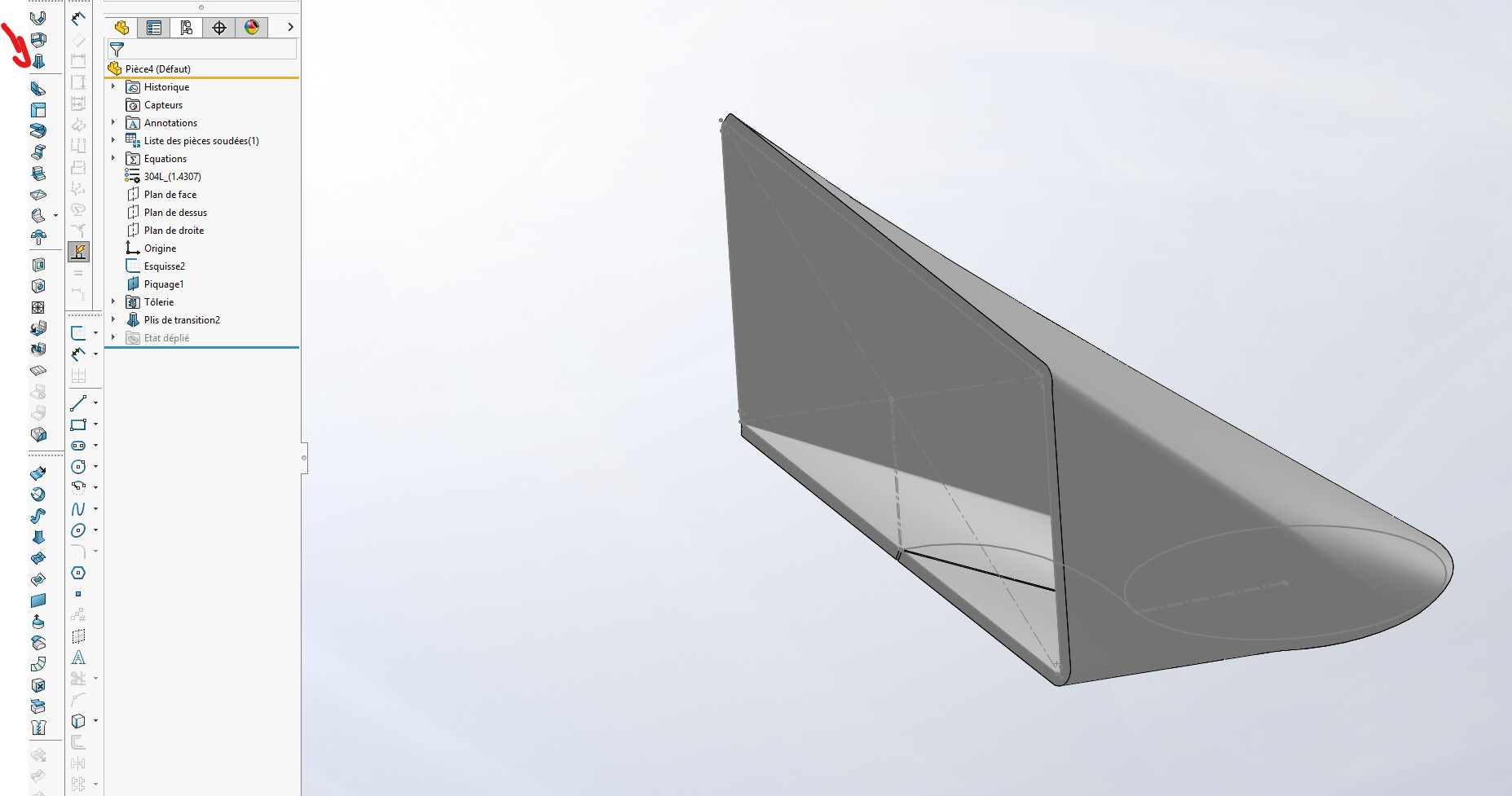

Je viens de me rendre compte que je n’ai pas donné le bon module : je pensais plutot à pli de transition dans le module tolerie … mais je me retrouve avec le même soucis que toi tout de même
Bonjour @A_R @coin37coin
Ajouter une courbe guide peut-être, ou une « ligne de construction » (un nom du genre dans la fonction lissage) ? en forme de coude vue de côté, bien sûr.
Pièce5.SLDPRT (225,2 Ko)

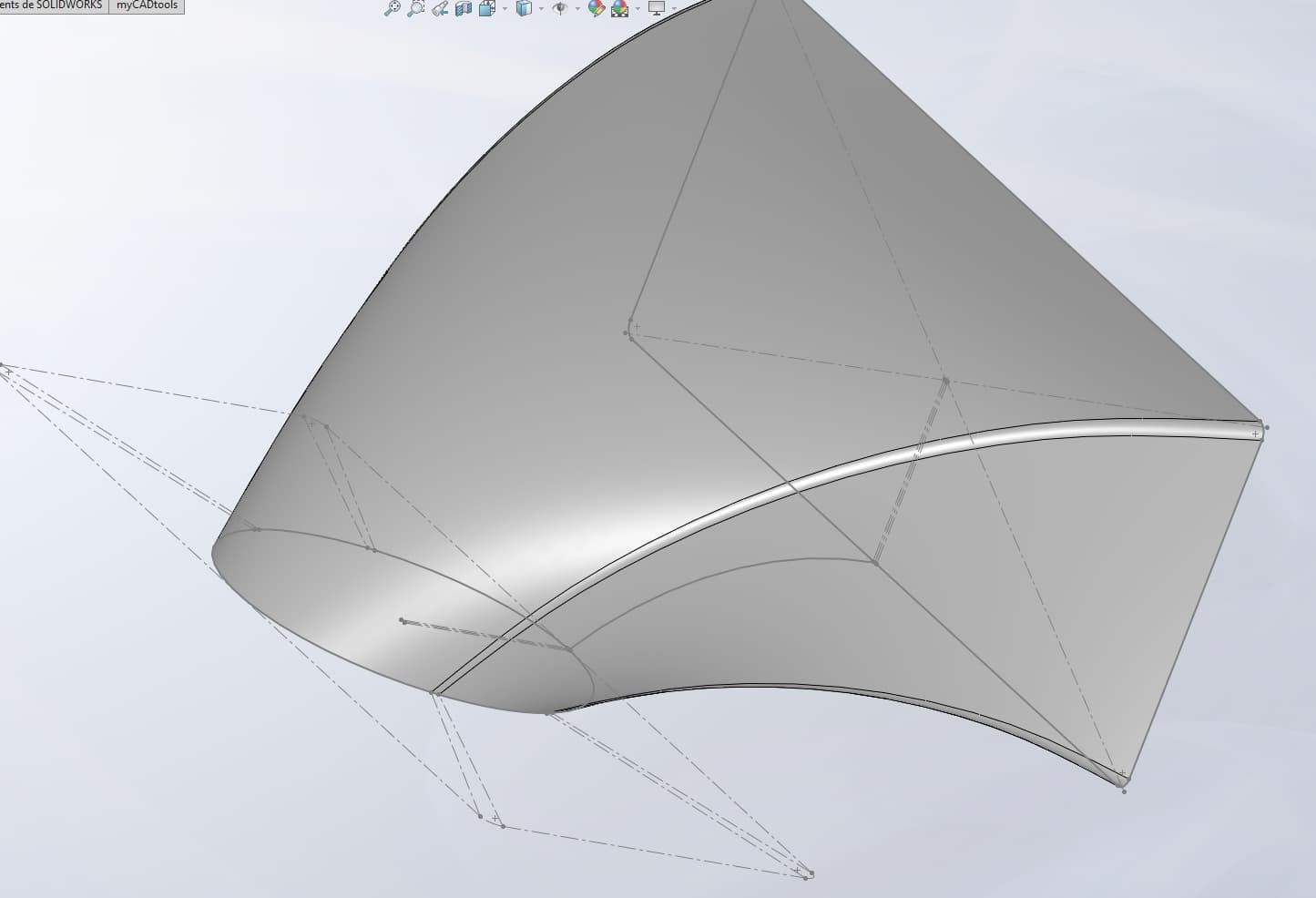

Un essai avec ta pièce + autant de points sur une esquisse que sur l’autre + courbe guide en « surface lissé ». Ca à l’air de pas trop mal fonctionner
Mais ca ne résoud peut être pas ton problème pour la tôlerie ?
Ah mince !!!
Version supérieur à la mienne, mois j’ai SW2022SP4…
Merci @+.
AR.
Pour ça que j’ai mis une image de l’esquisse en prime ;). Ca doit te donner l’idée générale
1 « J'aime »
Re-bonjour tout le monde,
Et merci à toute la team, je viens de réaliser ce que je souhaitais =>
Pièce7.SLDPRT (667,9 Ko)
Ma pièce se déplie et replie sans incombre, mais je ne la trouve pas jolie…
Merci beaucoup encore.
@+.
AR.
Re-re la communauté,
Voici avec un peu plus de temps ce que je suis arrivée à faire, pour faire vivre mon sujet et le clôturé=>
Pièce1.SLDPRT (210,2 Ko)
Et merci encore à tous.
AR.
Bonjour m_blt,
Heu!! oui exactement, je me sers des faces inclinés de ma trémie …
Pièce tôle en deux partie (en symétrie)… @+.
Bonne journée.
AR.
Pas de soucis sur la modélisation…

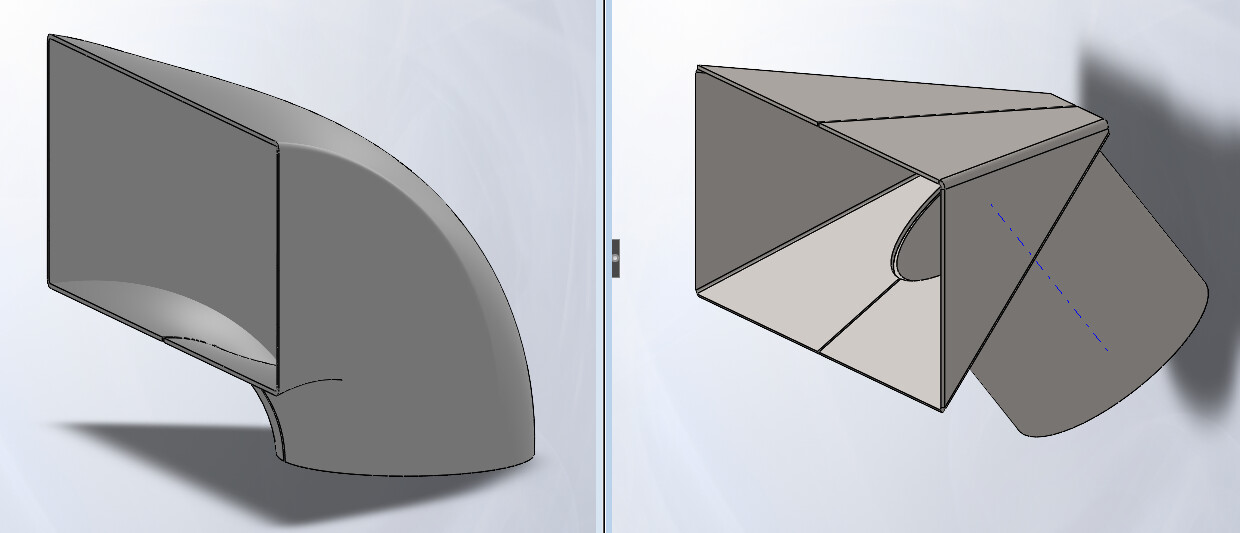

Je m’étonnais seulement de la différence d’orientation des entrées/sorties entre la version originale proposée, à gauche, et la version finale, à droite.
Re-m_blt,
oui effectivement, j’ai pallié au plus simple… Merci pour ta remarque.
AR.
