Als je de methode gebruikt om een schroef te beperken, op een referentie- of cirkelvormige rand.
Normaal werkt het?

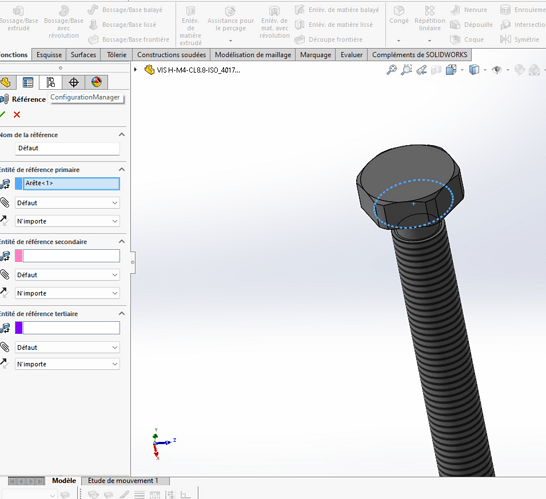

Hallo. Dit werkt perfect met " prisma's ". Ik geef toe dat ik zelden gebruik voor prisma's, eerder met concentriciteiten (boringen in platen en geleidekolommen in deze boringen), maar het principe blijft hetzelfde. Definieer 2 gezichten (altijd hetzelfde, maak je eigen " standaard "), kies bijvoorbeeld " tegenovergestelde richting" op het vrouwtje en " zelfde " richting op het mannetje. Vergeet niet de constraint reference te noemen. Als je meerdere T-sleuven (of zwaluwstaarten) op je chassis hebt, moet je zoveel spanningsverwijzingen creëren als er bijbehorende vormen aan jouw kant zijn. Als het thuis niet werkt, controleer dan je instellingen (ik gebruik SW2023 sp5)
Testscheidsrechter Contr. SLDASM (190,8 KB)
test_f.SLDPRT (133,4 KB)
test_m.SLDPRT (130,7 KB)
1 like
