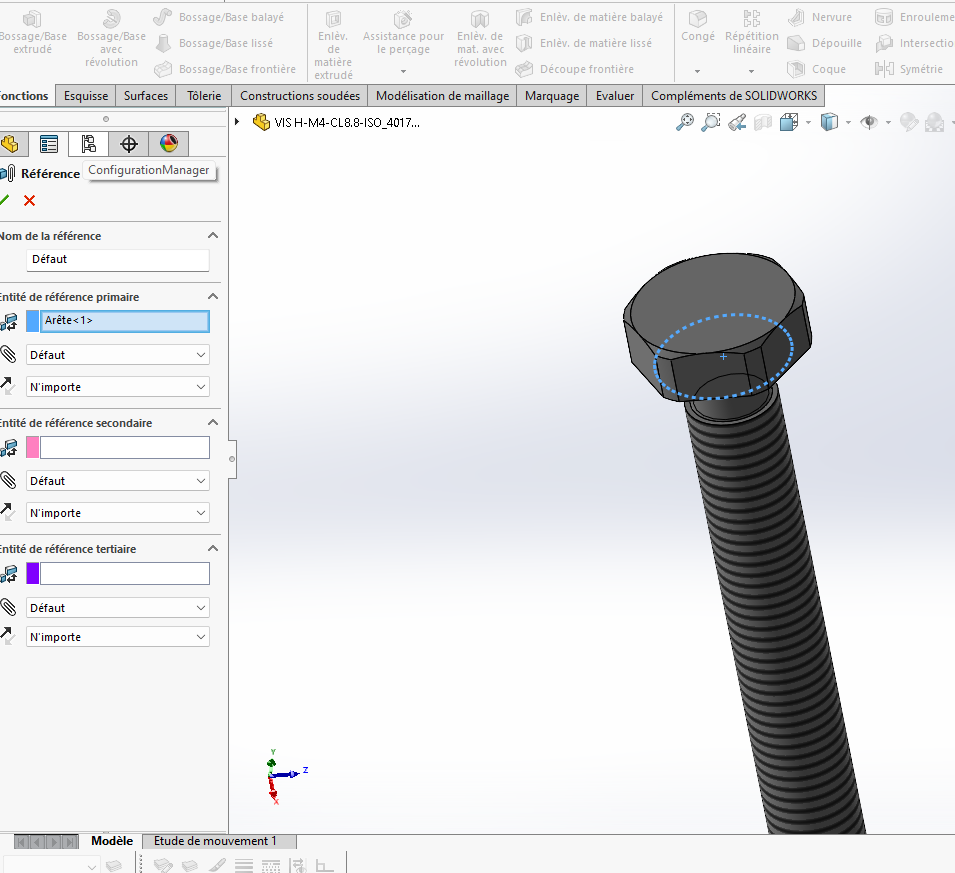

Si vous reprenez la méthode pour contraindre une vis, sur une référence ou arrête circulaire.
Normalement cela marche ?
Bonjour. Cela fonctionne parfaitement avec « des prismes ». J’avoue que j’utilise rarement pour des prismes, plutôt avec des concentricités (alésages dans des plaques et colonnes de guidage dans ces alésage) mais le principe reste le même. Définissez bien 2 faces (tjrs les mêmes, faites votre propre « norme »), choisissez « direction opposée » sur la femelle par exemple et « même » direction sur la mâle. N’oubliez pas de nommer la référence de contrainte. Si vous avez plusieurs rainures en T (ou queues d’aronde) sur votre châssis, il faut créer autant de réf de contraintes que de formes associées sur votre pièce. Si ça ne fonctionne pas chez vous, alors vérifiez vos réglages (je suis sur SW2023 sp5)
test ref contr.SLDASM (190,8 Ko)
test_f.SLDPRT (133,4 Ko)
test_m.SLDPRT (130,7 Ko)
