Hallo Freunde,
Ich möchte einen Flugzeugpropeller zeichnen, und dafür wollte ich mit einem Profil (Skizze) beginnen, das ich auf verschiedenen Flugzeugen in unterschiedlichen Winkeln und Größen wiederholen würde.
Hast du einen Link oder die Gliederung, um dorthin zu gelangen?
Hallo und willkommen;
In einem anderen Zusammenhang empfehle ich Konfigurationen und Bauteilfamilien (siehe auch die Nutzung von Configuration Publisher), aber Flugzeugpropeller sind komplex zu modellieren, daher hängt die Hinzufügung konfigurierbarer Dimensionen stark von deinem Niveau im 3D-Modellieren ab.
1 „Gefällt mir“
Danke, Maclane,
Ich schaue es mir an.
Ich bin kein Anfänger (SolidWorks 2006) und auch kein Experte.
Im Moment habe ich mein Naca-Profil durch Gleichungen konfigurierbar, also die verschiedenen Querschnittsebenen in einer bestimmten Entfernung von der Rotationsachse des Propellers.
In einem Programm berechne ich alle Maße der Profile und deren Winkel, die ich in einer Textdatei für die SDW-Gleichungen speichere.
Um zu vermeiden, das Basisprofil auf jeder Ebene zu kopieren und für jeden Punkt Gleichungen hinzuzufügen, hoffte ich, reduzierte Kopien meines Basisprofils entsprechend Position und Winkel anfertigen zu können. Alle Profile sind Bilder der Basis, aber kleiner und unterschiedlich ausgerichtet.
Wenn Sie bereits alle Dimensionen zum Variieren sowie die Winkel der zu verändernden Ebenen haben, ist die praktischste Lösung die Raumfamilie (Konfigurationen), die von einer Excel-Tabelle gesteuert wird.
1 „Gefällt mir“
Okay, super, das werde ich mir anschauen.
Arf oder missverstanden, aber es geht hier nicht um Stücke, sondern um Profile.
Hallo
Ja, aber du erstellst die Profile in einer Datei (Teil). Im Inneren erstellt man eine Familie von Teilen, in der man nur ein Profil erstellt, das aber im Excel-Format konfiguriert werden kann. Ihre Gleichung hat den Komfort einer Excel-Seite.
Hallo nochmal
Ich persönlich habe schon einige gezeichnet und war wie folgt daneben:
Ich mache in einer 3D-Skizze einen Glauben an die drei Richtungen, in denen ich Punkte platziere.
Diese Spitzen dienen als Unterstützung für Wiederholungen von Schüssen in einer punktgesteuerten (meist vertikalen) Wiederholung. Auf der Horizontalebene steuere ich mit deiner Gleichung das Profil und die Position der Punkte.
Um deine Frage zu beantworten: Du musst denselben Sketch nicht mehrfach wiederholen.
Es gibt mehrere Möglichkeiten:
Die Projektion der vorherigen Skizze
Die abgeleitete Skizze
Den Block setzt du nach Bedarf wieder ein
Das sind die Maße, die du mit der Bauteilfamilie fahren wirst, daher funktioniert es hervorragend mit einer (oder mehreren) Skizzen.
1 „Gefällt mir“
Hallo @Benoît_Bouillon,
Ein Makro reicht...

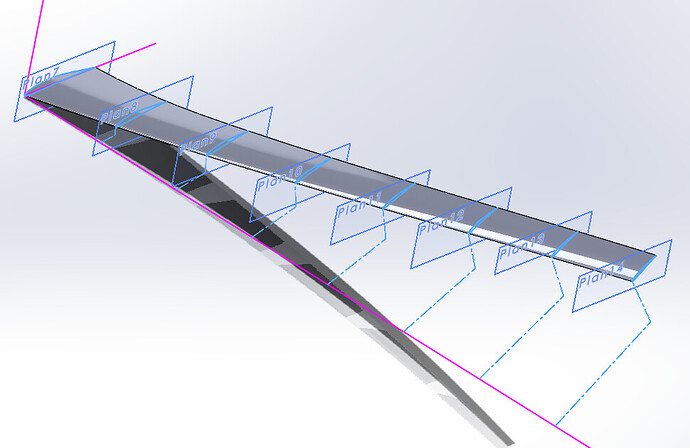

Alles befindet sich in der angehängten ZIP-Datei:
- Solidworks 2022 Modell meines Beispiels
- Textdateien des Eppler387-Profils
- Makrocode
- Word-Datei des Benutzerhandbuchs
SW 2022: Eppler387.zip (701,4 KB)
1 „Gefällt mir“
