Bonjour,
Simulation Static Solidworks.
Dans les résultats Connecteur (Vis, axe) les composantes des efforts de cisaillement, axiaux et moments fléchissant sont indiqués.
Néanmoins pour le moment fléchissant pas de point de réduction précisés. La notice indique au centre de la surface de contact source.
Quelqu’un peut il m’indiquer ce qu’il à compris sur le sujet.
Merci d’avance.
Cordialement
Bonjour,

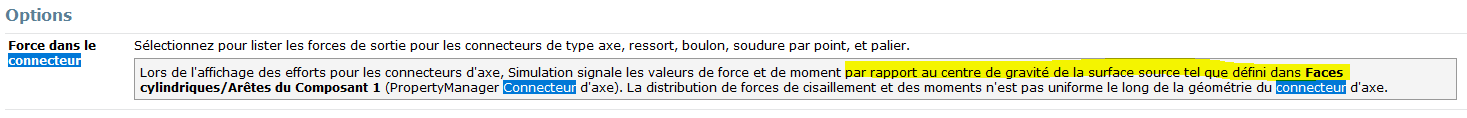

C’est bien dans l’aide (pas hyper clair néanmoins):
" Liste des forces dans le connecteur
Lors de l’affichage des efforts pour les connecteurs d’axe, Simulation signale les valeurs de force et de moment par rapport au centre de gravité de la surface source tel que défini dans Faces cylindriques/Arêtes du Composant 1 (PropertyManager Connecteur d’axe)."
