Je suis entrain de dessiner un filtre optique sous SolidWorks 2023.
C’est un simple cylindre de Ø20mm et 1mm d’épais.
Au niveau de la modélisation 3D, ça va. Je m’en sors.
En revanche, au niveau de la mise en plan je sèche
En optique, il est coutume de tolérancer le parallèlisme entre les deux faces en arcminute.
En mécanique, un parallèlisme de X, ça défini une zone de tolérance entre deux plans distant de Xmm. Donc pas un angle.

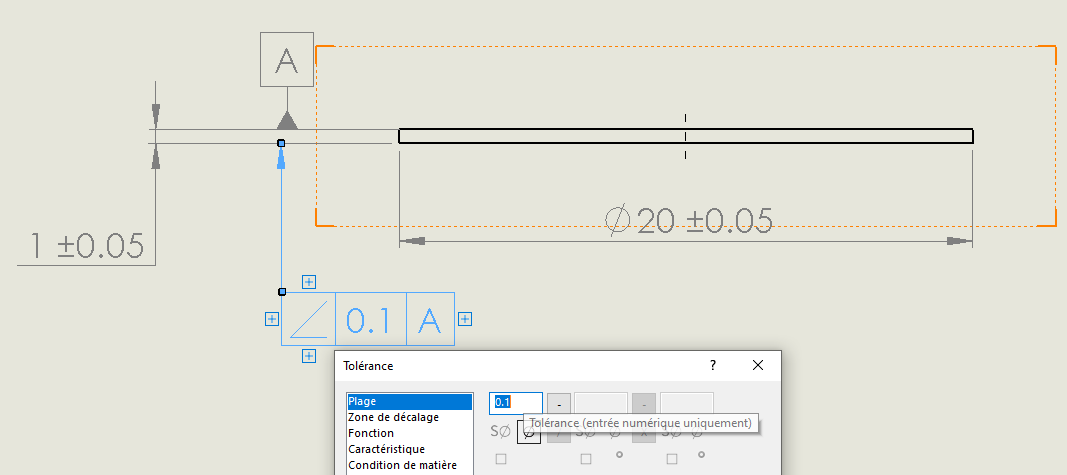

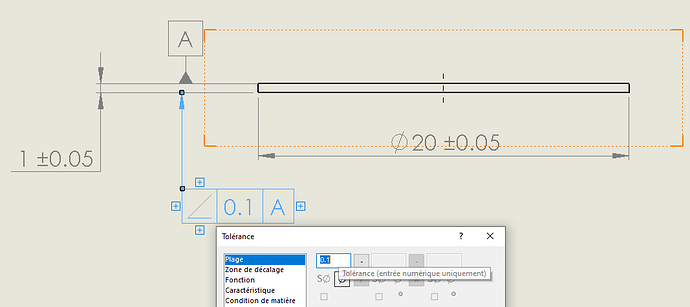

Je peux utiliser une tolérance angulaire, mais le cadre de tolérance géométrique ne m’autorise pas à mettre autre chose que des chiffres dans la plage.
Est-ce qu’il existe un moyen pour afficher/modifier l’unité dans la plage d’une tolérance géométrique et de passer outre cette règle « entrée numérique uniquement » ?
En l’occurence, je voudrais juste rajouter un ’
Il me semble que cette limitation a plusieurs fois été remontée.
Elle trouvera réponse avec SW 2026 avec lequel il sera possible d’ajouter des symboles dans le cadre de tolérance géométriques.
il est effectivement juste possible de renseigner juste des valeurs numériques.
en cliquant sut les symbole + vous pouvez ajouter des annotations hors cadre mais qui seront associés à la tolérance géométrique.
Pourquoi ne pas mettre une localisation par rapport a A?
Zone de tolérance = deux plans parallèles distants d’une valeur t.
La face (ou le plan médian) doit rester dans cette zone.
Et question bête … mais tu dois bien bosser selon une norme qui est rappelée sur ta MEP. Celle-ci ne précise pas tes unitées de travail ? C’est peut-être amplement suffisant du coup ?
