Hallo allemaal, Op een tekening wil ik een sectieweergave maken waarin twee configuraties gelijktijdig worden getoond. Voor een klassiek overzicht (vooraan, boven, enz.) geen probleem: ik gebruik de functie "View from another position".
Maar wanneer ik een sectieweergave maak vanuit deze weergave, verschijnt er maar één van de twee configuraties. Ik kan geen manier vinden om de tweede configuratie als transparantie of overlay in de sectieweergave weer te geven.
Heb je een oplossing of methode om dit te bereiken? Hartelijk dank voor je hulp. Julia
Het is een softwarebeperking, dus niet native mogelijk (in ieder geval onder 2020).

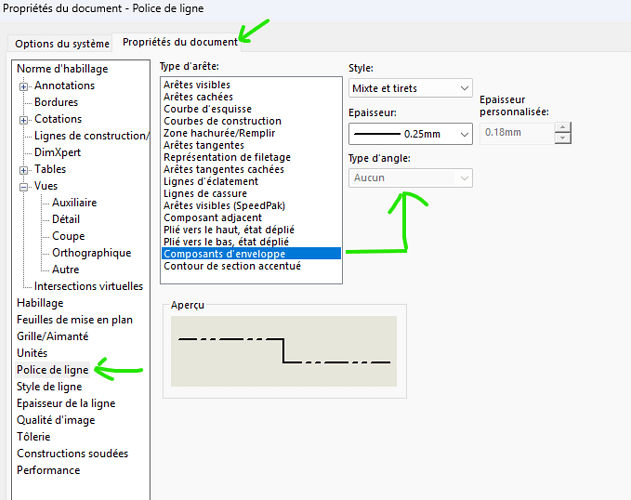

Je kunt mogelijk twee dwarsdoorsnede-aanzichten over elkaar heen leggen en uitlijnen (dat kan saai zijn). Je zult ook handmatig een lettertype op een van de twee weergaven moeten zetten.

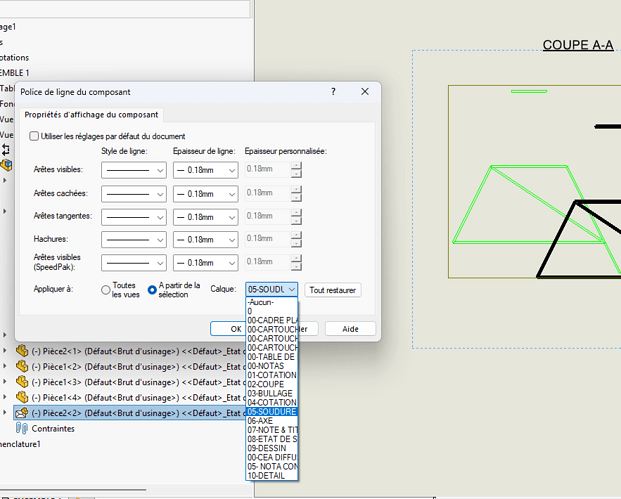

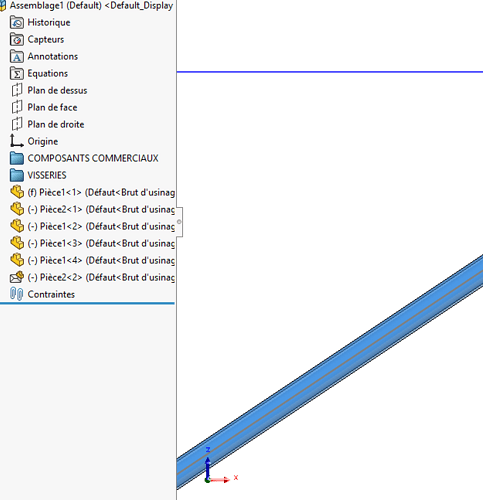

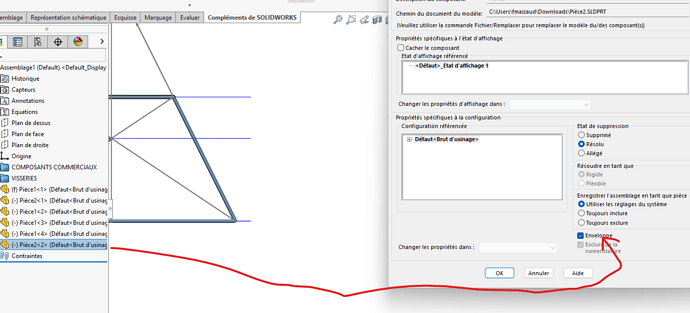

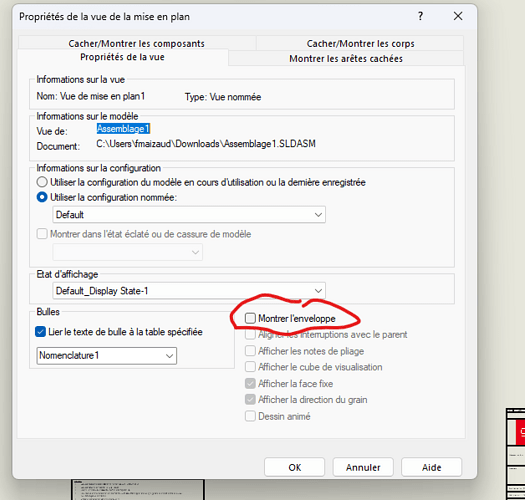

Op dezelfde manier als @froussel Aan de andere kant maak ik een model in de assemblage in envelopmodus dat je kunt verbergen of tonen zoals je wilt door op de weergave te klikken of om zichtbaarheid van deze envelopassing mogelijk te maken. Maar ik twijfel aan de mogelijkheid om de envelop in een sectie te tonen: denken:, om getest te worden. Maar als het niet werkt, een model in de gewenste configuratie, voeg dan in en sluit het uit de nomenclatuur.
Hallo; @FRED78 , waarom gebruik je niet de optie " View from another position " in plaats van enveloppen en lettertypen te tormenten? Het zou eenvoudiger zijn, toch? Vooral als de configuratie al bestaat...
Dit werkt niet voor sectieweergaven, maar het is mogelijk om twee weergaven samen met de uitlijnopties over elkaar te leggen:

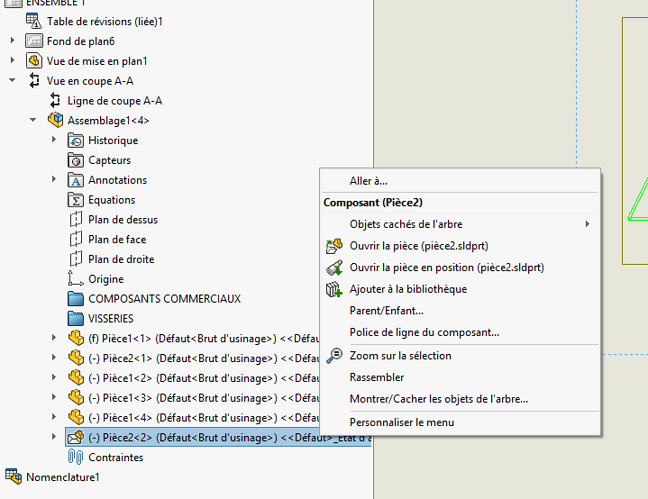

Hallo @Maclane Het lijkt mij dat je één uitlijning per frame kunt doen en niet twee. En het is niet gemarteld zolang de 3D de reflectie van de tekening is. Als je het oplegt, is het een hack. Als je geen keuze hebt, waarom niet. Persoonlijk werk ik met assemblages die gewijd zijn aan tekenen, ik doe dit soort assemblage niet in een studie-assemblage. En er was een dwarsdoorsnede-aanzicht.
@Theo_B we het over een snede hebben, is een lokale snede een normale weergave. In dit geval werkt het inderdaad
Maar een andere oplossing die ik gehackt vind, is ++++ Het maakt een snede, verwijdert het, maar houdt de snijlijn vast. Installeer een aanzicht in plaats van de snede en maak een lokale uitsnede over het hele aanzicht. Maar ook hier leeft de snede niet.
Is dit zeker de oplossing die je @Theo_B voorstelde?
