Je vais peut-être dire une bêtise mais je prends le risque ; la fonction « structure » ne pourrait-elle pas aider, en particulier pour les jointures ?
bonjour
je suis à la recherche des fonctions union/soustraction/intersection de solides dans sw 2020,
pouvez vous me l’indiquer svp?
Regarde la fonction combiner @Alfoncpasmamob :
https://help.solidworks.com/2021/french/SolidWorks/sldworks/t_combining_bodies_add.htm
mais oui!!!
merci,
ci joint l’escalier, ne regardez pas l’arbre de création, trop compliqué parce que je pense m’y être mal pris, d’un dxf 3d importé …
4b.SLDPRT (3,0 Mo)
Aussi, comment extraire chaque tubes pour une mise en plan?
merci
Comme tu es en vrai 3D, ça va pas être coton de les mettre dans une mise en plan.
Regardes éventuellement les vidéos postées ici:
Je pense pour toi à cette solution qui me semble la plus adaptée :
Sinon la fonction ‹ sélection des corps › dans les propriétés de la vue de mise en plan est faite pour toi.
(incroyablement efficace/pratique par rapport à la gestion des états d’affichage qui est totalement buguée)
Bonjour;
Pour vos mises en plan je propose les « Vues Relatives »…
https://help.solidworks.com/2022/french/SolidWorks/sldworks/t_insert_relative_view.htm?id=5fbca5a9c66449afbebad1f9dfab665e#Pg0
De nos jours je pense que c’est le plus souvent amplement suffisant; les mises en plan sont surtout des documents informatifs pour les chaudronniers/usineurs équipés avec des machines outils (découpe laser à plusieurs axes).
3 « J'aime »
Ça semble effectivement le plus simple pour tout les vues des tubes qui sont dessinés en vrai 3D.
Combiné avec la sélection des corps, la MEP ne doit pas être si compliquée à faire
Comme les découpes seront réalisées pour partie à la meuleuse assurez-vous que les mises en plan comportent toutes indications pour le traçage. Ajoutez également une cote de débit
Merci à vous
découpe plasma pour supports marches et ensemble des platines, pour les tubes, scie à ruban
Merci pour le retour avec le « réel », et n’oublie pas de clôturer ensuite le sujet avec la réponse qui t’as le plus rapproché de ta solution.
toutes les réponses m’ont servies,
merci à vous tous/toutes
Sans aucun doute mais pour clôturer un sujet il faut faire un compromis et choisir celle qui à le mieux répondu à la question initiale.
De ce que je vois, ce serait plutôt celle-là :
peut être
cordialement

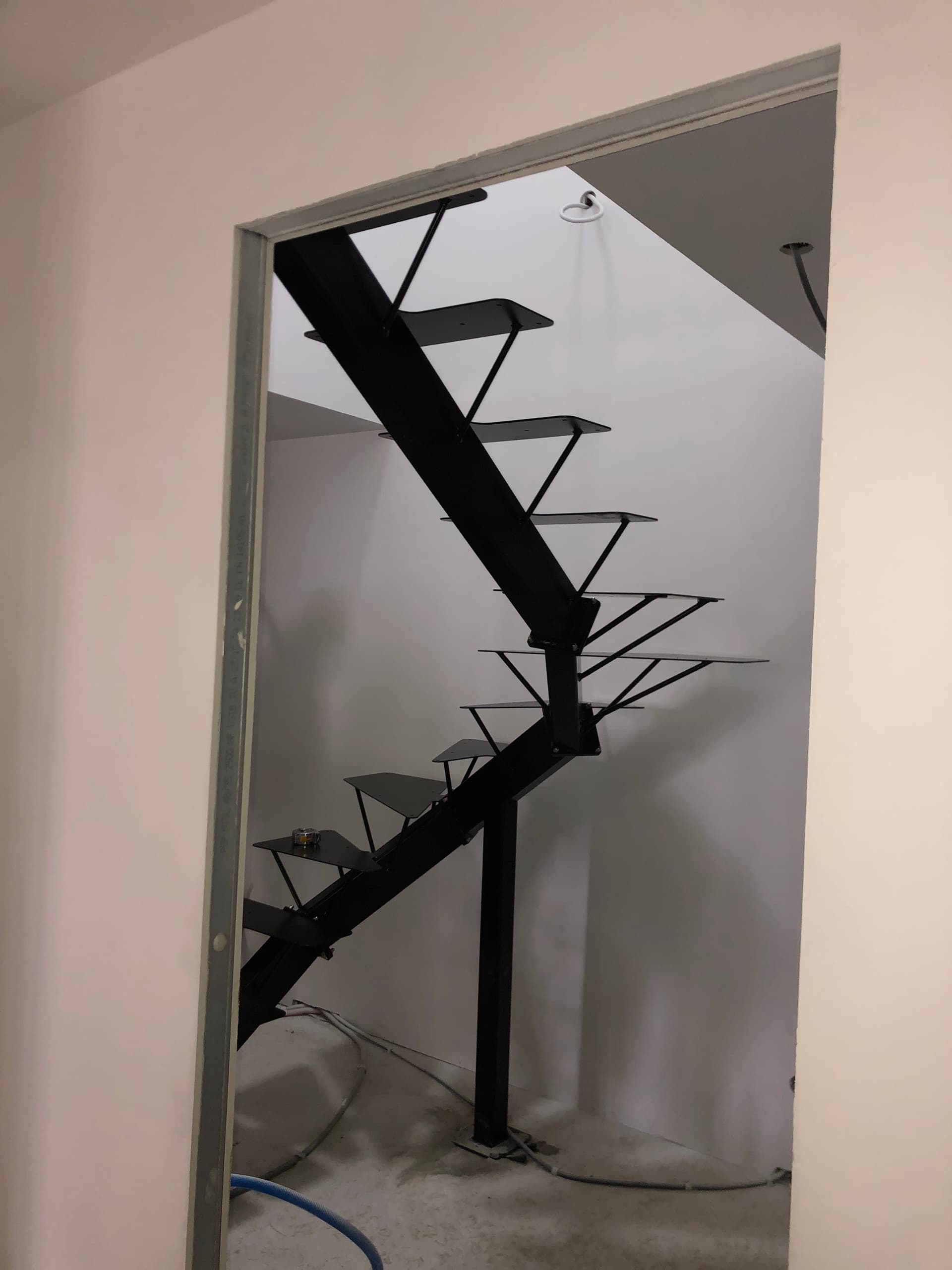

La partie métallique est partie pour thermo-laquage, et les marches bois sont en cours de fab,
je publierais des images de cet escalier fini/posé à sa place
