Bonjour cher collègues
Je reprend des anciens plans de détail pour faire une MEP de sous ensemble nécessaire pour le montage.

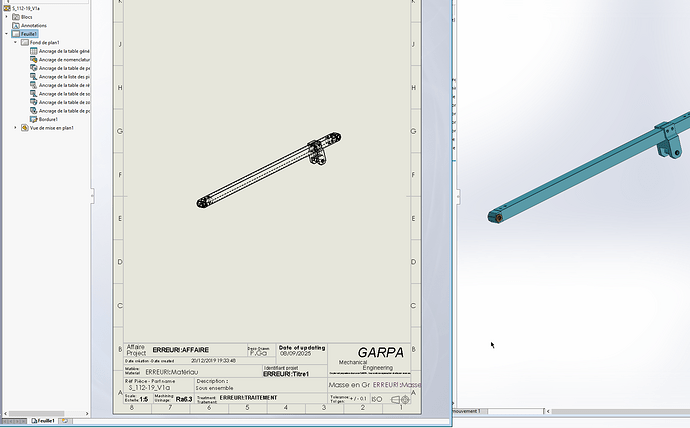

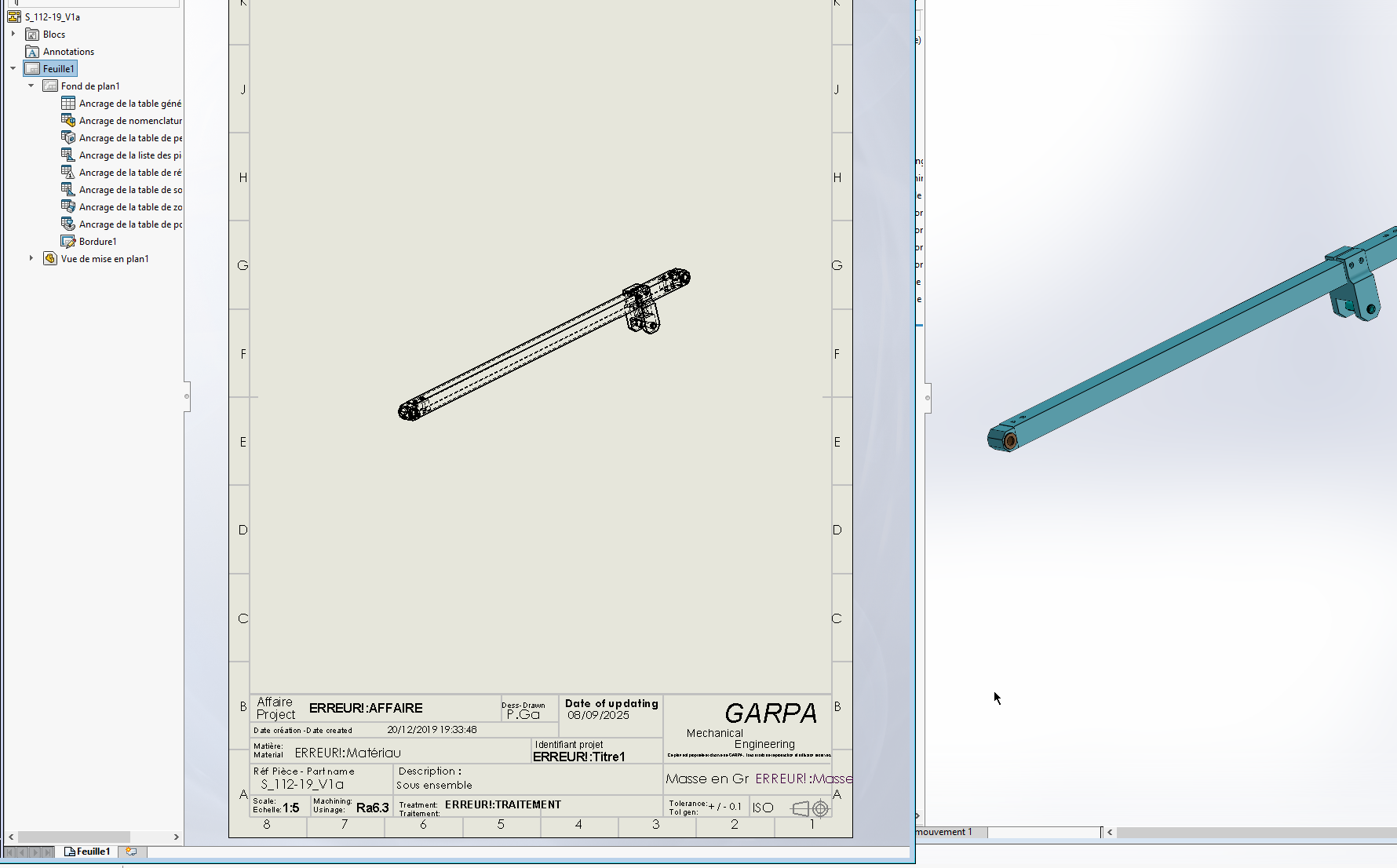

Aucun problème pour les plans des pièces individuelles mais il me met des erreurs sur le plan du sous ASM
Je ne me rappelle plus comment faire (pour déclarer les infos nécessaires)
Merci par avance
Pierre
Bonjour Zozo_mp,
J’espère que tout va bien pout toi !!!
Bien si tu as le 3D de cette assemblage, tu peux directement faire l’éclaté à ta guise, voir l’onglet configuration…
Ensuite dans ta MEP tu as inséré ta vue, donc tu fait clique droit dans ta vue propriété et cliquer sur vue éclaté…
Je te ferais des captures d’écrans dés que mon pc sera disponible …
Ou sinon regarde un peu cela => Vidéos Bing
Bon courage.
@+.
AR.
Merci pour la vue éclaté et la MEP correspondante

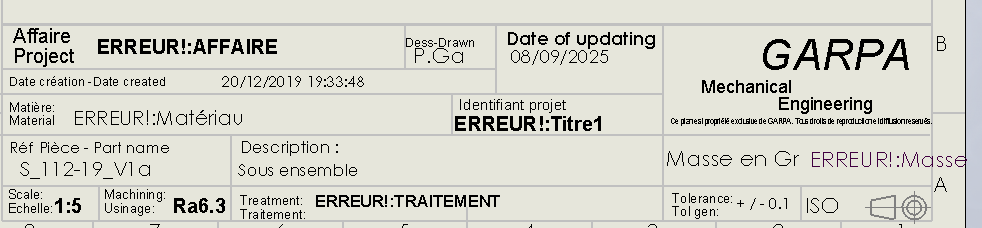

Mais le principal problème est celui des nombreuses erreurs dans le cartouche du plan.
est-ce que cela va disparaitre avec la vue éclatée ?
Bonjour,
Généralement quand ce erreurs apparaissent c’est que les propriétés correspondantes n’existe pas dans le fichier, ici le fichier asm du sous-assemblage.
J’irais donc regarder du côté des propriétés personnalisées du 3D du sous assemblage.
Le modèle de plan avec dans le cartouche des indications sur la matière, le traitement, un état de surface semble bien adapté pour une pièce, moins pour un assemblage. Peut-être as-tu utiliser le mauvais modèle de document pour ta mise en plan ?
Bonjour Silver_Surfer,
C’est exactement cela Zozo_mp, suit les consigne de Silver_Serfer.
Allez bonne journée.
@+.
AR.
Salut @Zozo_mp ,
est-ce que ce ne serait pas que les propriétés des fichiers ont été créés avec SmartProperties et que tu ne l’utilises plus maintenant?
Coucou @Le_Bidule
Mes feuilles sont normalement utilisées sans problème pour toutes les pièces individuelles, mais là c’est toujours pareil pour le sous ensemble qui est au format A3
Je viens de me rendre compte que cela vient de la feuille au format A3 celle au format A4 fonctionne correctement.
Comment créer un A3 à partir d’un A4 qui fonction bien.
dans l’arbre d’une mise en plan, clic droit sur « Feuille » puis « Propriété » puis tu modifies les dimensions. Si c’est bien fait les bordures et le cartouche vont s’adapter, sinon il faudra bricoler!
Je ne pense pas que cela soit bien compliqué. Tu ouvres une copie de ton A4 puis tu changes son format en A3, sans reprendre ton fond de plan A3 s’il ne fonctionne pas
Je n’ai pas essayé mais cela doit fonctionner.
Ou sinon réparer le A3 en regardant dans le A4 les propriétés équivalentes et fonctionnelles (en éditant le fond de plan A4 puis les modifiants dans le A3)
Bon d’accord! je sort mon tuba et mes palmes et je plonge dans l’abime.
Je suis une bille sur le sujet ! La dernière fois c’est l’ami @stefbeno qui m’avait aidé !
Je vous tient au jus.
Cordialement
Salut @sbadenis
Je n’y comprend rien je prend un format de feuille A4 qui fonctionne très bien avec mes pièces individuelles. J’ouvre mon asm et pour la MEP je choisi le A4 qui fonctionne bien et là PAF c’est la grouille.
Je ne comprend pas la relation entre l’ASM et la MEP.
Est-ce qu’en j’ai créé l’ASM j’ai oublié de déclarer quelque chose ce qui expliquerait le PB.
Cordialement
Possibilité de partager le(s) fichier(s) 3D et la mise en plan qui te pose soucis ?
En quelle version de SW es-tu ?
Coucou @Silver_Surfer
Version 2022
Je te donne les fichiers pièce et ASM avec pack and Go pas de pb mais pour les feuilles de MeP il y a -t-il une manip particulière
Merci par avance
Voilà les fichiers
GARPA -A4 portrait 28-12-2021 Révision.zip (1,8 Mo)
ASM zozo_mp.zip (1,4 Mo)
Dis moi s’il te faut autre chose
On est bien d’accord : ton problème c’est que le cartouche ne se rempli pas avec les informations Affaire, matière description etc… ?
Parce que pour ce problème, c’est comme je disais ton mon premier message : $PRPSHEET appelle les propriétés du modèle 3D utilisé dans la mise en plan.
Si la propriété AFFAIRE n’existe pas dans le modèle 3D, ce champ n’affichera rien dans la mise en plan.

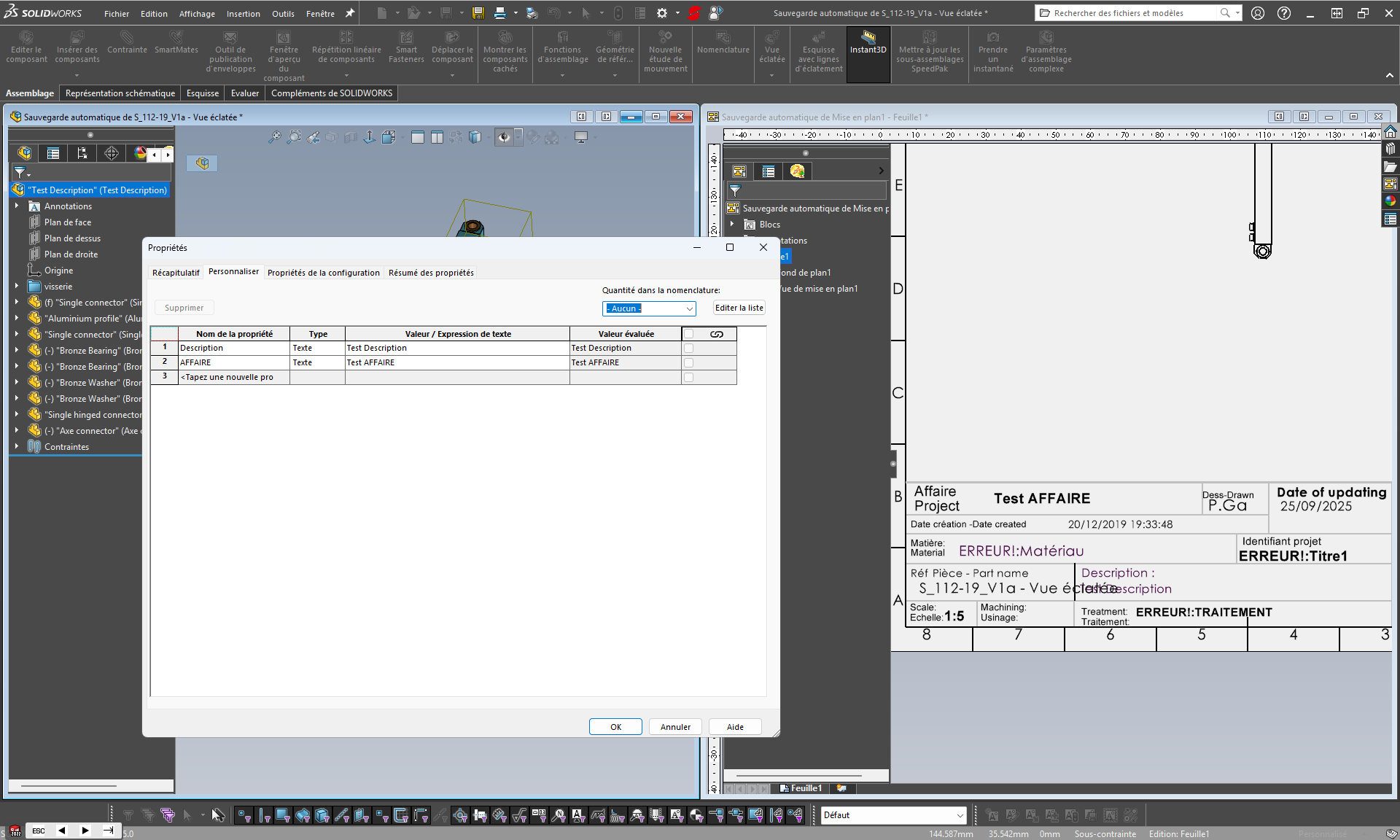

Et dans le cas contraire :
Dans le fichier assemblage transmis, excepté la propriété Description qui n’a pas de valeur, il n’y a aucune propriété personnalisées.
Gloupsss ! et comment je met ces propriétés pour l’ASM ? Je ne me rappelle plus le menu qui permet de remplir ces zones.
Merci pour ton aide
Fichier, propriété par exemple ou sinon via le formulaire de propriété.
